“Điện trở đất bao nhiêu là đạt?” là câu hỏi phổ biến nhất của kỹ sư điện, QA/QC công trình, chủ thầu, đơn vị chống sét và bảo trì nhà máy.
Bởi vì một hệ thống tiếp địa không đạt tiêu chuẩn có thể dẫn đến:

• Rò điện gây giật điện chết người
• Hệ thống chống sét không hoạt động
• Cháy nổ thiết bị
• Điện áp bước nguy hiểm khi có sự cố
• Không được nghiệm thu công trình

Theo tiêu chuẩn quốc tế IEC 60364, giá trị điện trở đất không có một con số cố định cho mọi công trình,

Mà điện trở đất phụ thuộc vào:

• điều kiện đất
• cấu hình hệ thống tiếp địa
• dòng điện sự cố kỳ vọng
• mục đích bảo vệ (chống sét, tiếp địa an toàn, tiếp địa đo lường…)

Tuy nhiên, IEC, IEEE và TCVN đã đưa ra giới hạn khuyến nghị mà Fluke Việt Nam sẽ trình bày chi tiết ngay bên dưới.

🟧 Điện Trở Đất Là Gì?

Điện trở đất (Ground Resistance / Earthing Resistance) là giá trị thể hiện khả năng truyền dòng điện vào lòng đất một cách an toàn.

Được cấu thành bởi 3 thành phần:

1. Điện trở của vật liệu dẫn (cọc, thanh đồng, dây đồng).
2. Điện trở tiếp xúc giữa bề mặt cọc và đất.
3. Điện trở của khối đất bao quanh.

👉 Giá trị này càng thấp, hệ thống càng an toàn.

🟧 Điện Trở Đất Bao Nhiêu Là Đạt Theo Iec 60364?

IEC không quy định một con số duy nhất, nhưng dựa trên mức bảo vệ và loại công trình, giá trị điện trở đất phải:

• Đảm bảo dòng điện sự cố đi xuống đất đủ lớn
• Kích hoạt thiết bị bảo vệ (CB/RCD) trong thời gian quy định
• Giảm điện áp chạm và điện áp bước

📌 Theo IEC 60364 & IEEE 80, Các Giá Trị Tham Khảo:

👉 Tại Việt Nam, hầu hết hồ sơ nghiệm thu M&E sử dụng tiêu chuẩn:

Điện trở đất ≤ 1 – 2 Ω đối với nhà xưởng, ≤ 4 Ω với công trình dân dụng.

🟧 Vì Sao Giá Trị Điện Trở Đất Thay Đổi Giữa Công Trình?

Dù dùng chung tiêu chuẩn, kết quả đo giữa các công trình khác nhau rất lớn.

Nguyên nhân gồm:

• Loại đất: đất sét thường cho điện trở thấp hơn đất cát.
• Độ ẩm: càng ẩm → điện trở càng thấp.
• Nhiệt độ: điện trở đất tăng khi khô nóng.
• Chiều dài & số lượng cọc tiếp địa.
• Kết nối mối hàn hóa nhiệt (hàn hóa nhiệt kém → tăng điện trở).
• Lỗi khi đo: không cách ly hệ thống, không đặt cọc phụ đúng vị trí…

👉 Vì vậy, đo điện trở đất phải tuân thủ đúng phương pháp chuẩn IEC 60364.

🟧 4 Phương Pháp Đo Điện Trở Đất Chuẩn Iec (Fluke 1623-2, 1625-2)

🔹 1. Phương Pháp 3 Cực (Fall-Of-Potential Test)

Phổ biến nhất, chính xác cao.

Gồm:

• E (Earth) – điểm đo
• P (Potential) – cọc tiềm năng
• C (Current) – cọc dòng

Dùng cho công trình xây mới, có mặt bằng rộng.

🔹 2. Phương Pháp 4 Cực (Wenner / Soil Resistivity Test)

Dùng để đo điện trở suất đất, phục vụ thiết kế hệ thống tiếp địa trước thi công.

🔹 3. Phương Pháp Đo Vòng (Stakeless Test) – Không Cần Đóng Cọc

Áp dụng cho:

• nhà máy đang vận hành
• khu công nghiệp nền bê tông
• vị trí không thể đào/đóng cọc
• hệ thống có nhiều nhánh tiếp địa

Thiết bị phù hợp:

Fluke 1630-2 FC

🔹 4. Phương Pháp Selective Test (Chính Xác + An Toàn)

Ưu điểm: không cần tách hệ thống tiếp địa khỏi tải.
Phù hợp khi đang vận hành trạm điện, tủ điện lớn.

🟧 Thiết Bị Đo Điện Trở Đất Fluke Phù Hợp Cho Kỹ Sư Việt Nam

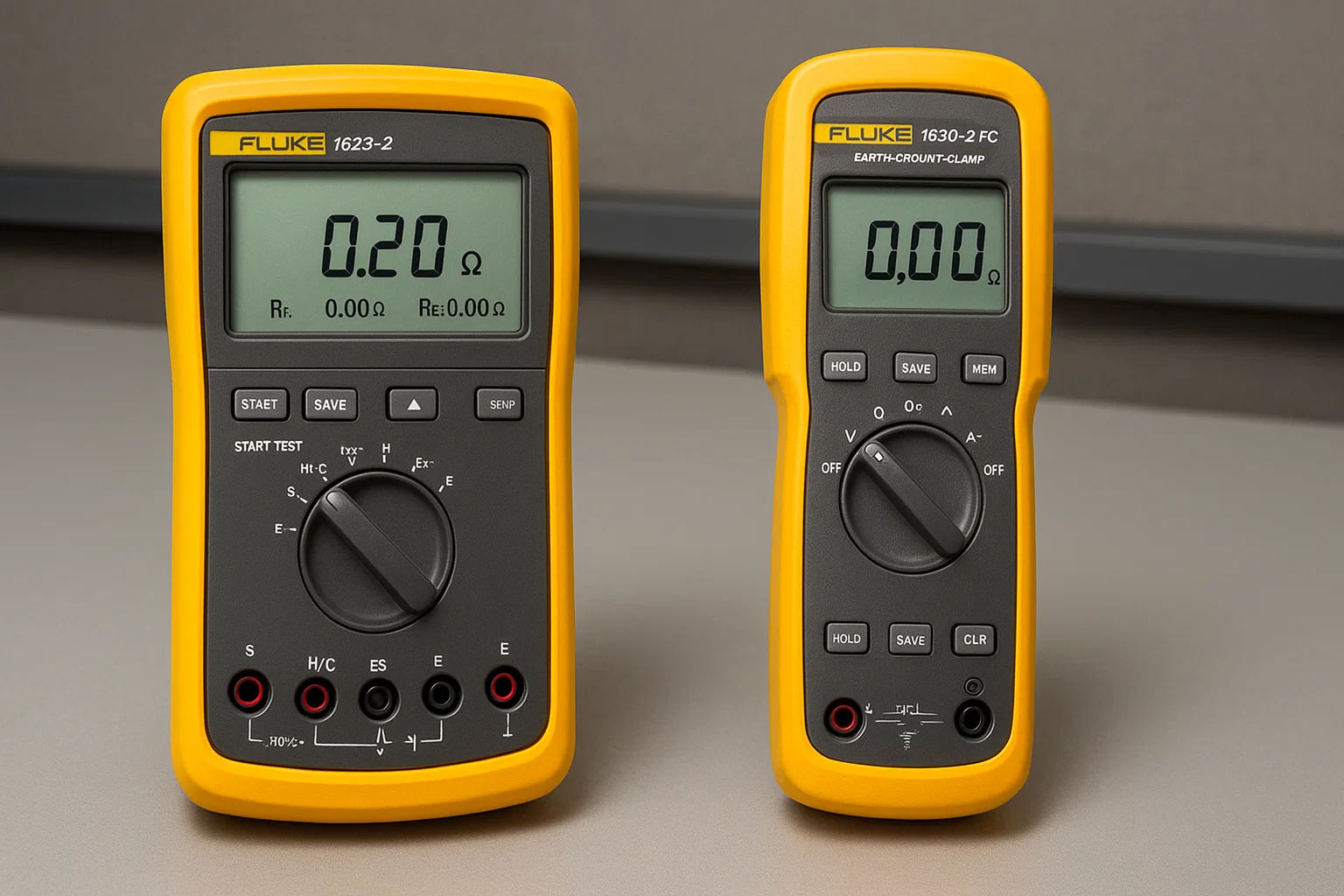

👉 Tại Việt Nam, phổ biến nhất là Fluke 1623-2 & 1630-2 FC.

🟧 6 Sai Lầm Khiến Việc Đo Điện Trở Đất Không Chính Xác

1. Không tách rời hệ thống tiếp địa khi cần thiết.
2. Đặt cọc P & C không đủ xa → kết quả sai lệch.
3. Dây đo bị oxy hóa hoặc cuộn không duỗi thẳng.
4. Đo vào thời điểm đất quá khô → điện trở cao giả.
5. Không kiểm tra nhiễu điện từ (EMI).
6. Dùng thiết bị giá rẻ không đạt chuẩn CAT III/CAT IV.

👉 Fluke khắc phục bằng: lọc nhiễu tốt, đo chọn lọc (Selective), đo không cần đóng cọc (Stakeless).

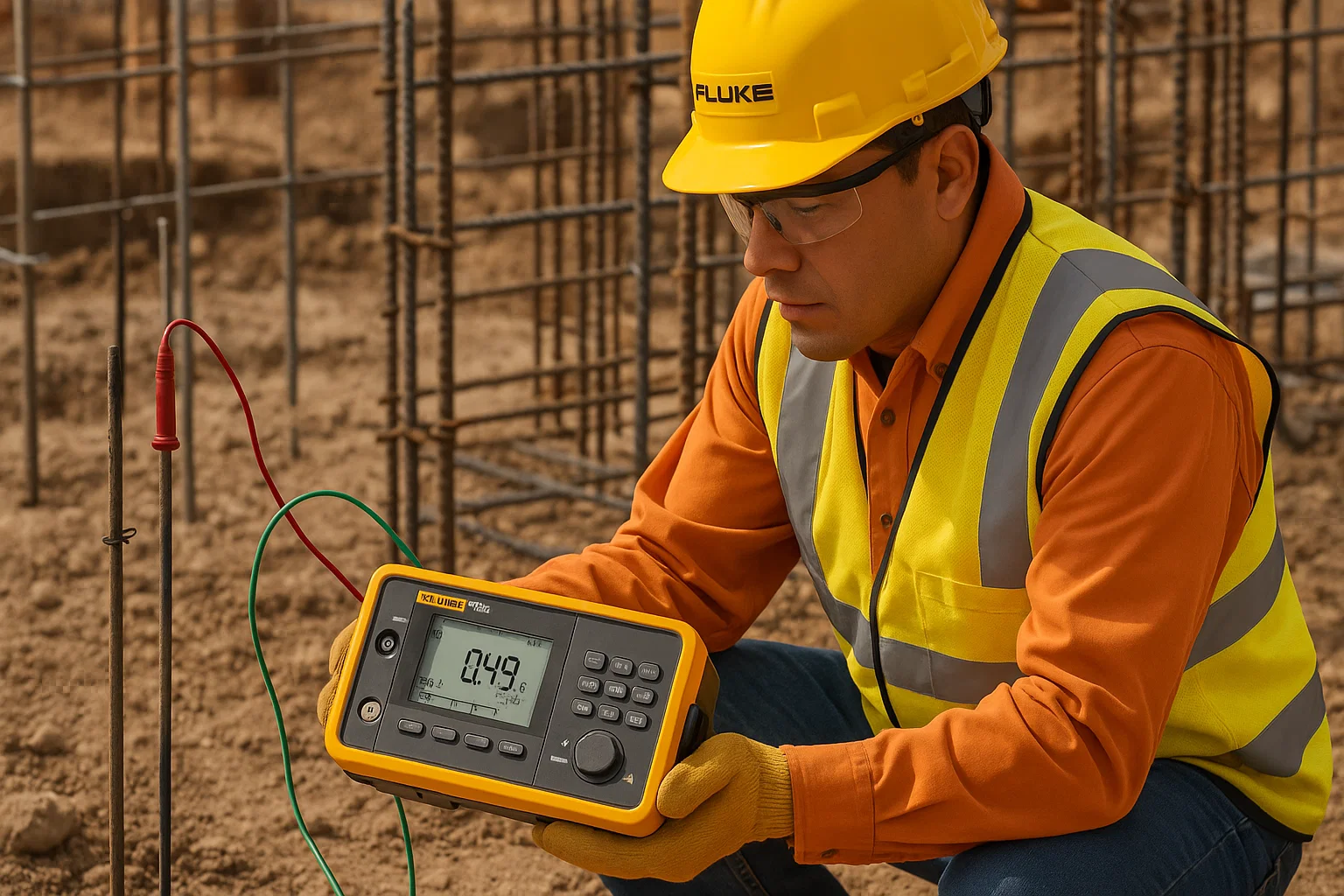

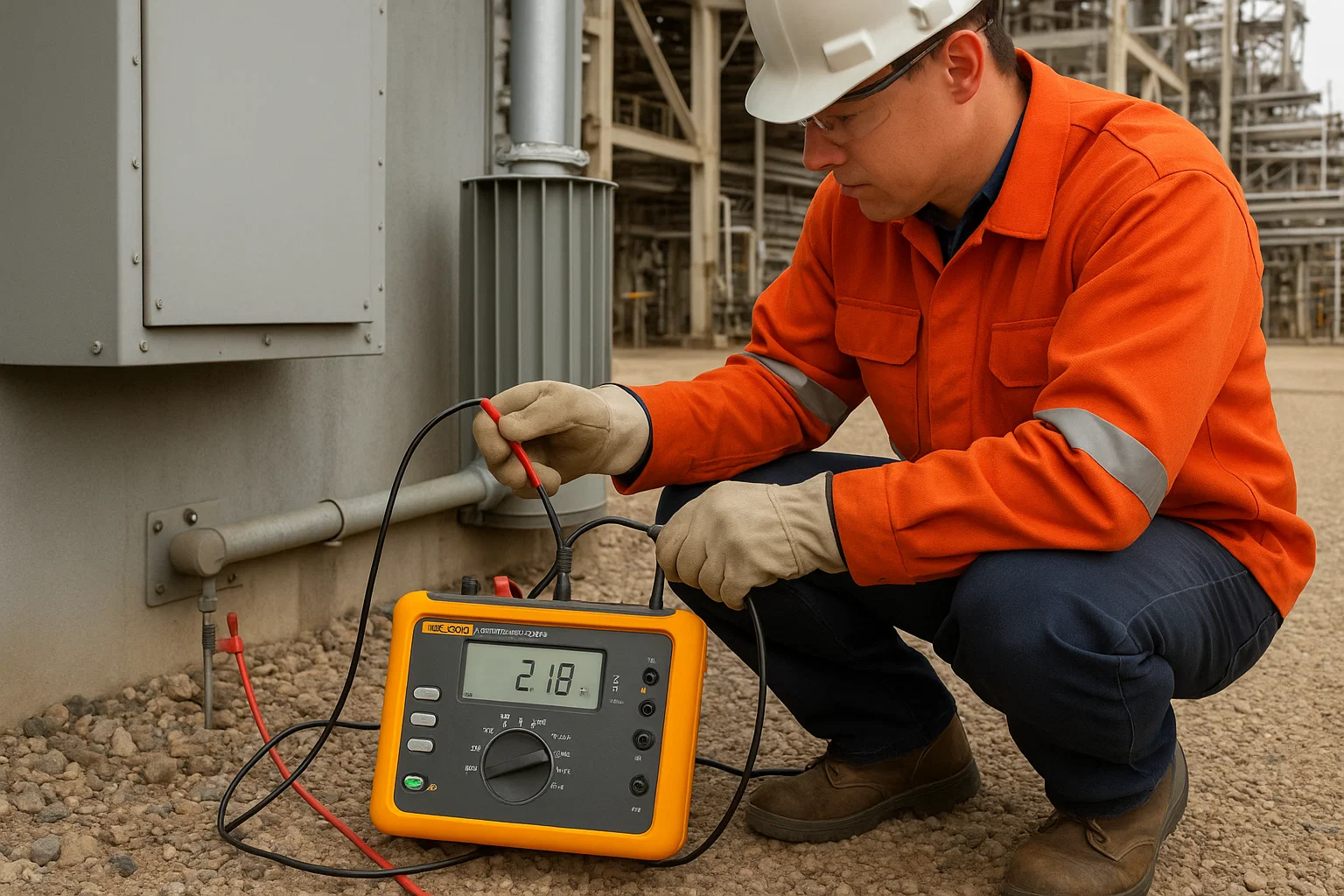

🟧 Hướng Dẫn Đo Điện Trở Đất Đúng Và An Toàn

• Đặt cọc đúng khoảng cách (20–40 m theo IEC).
• Đảm bảo độ ẩm đất vừa phải.
• Làm sạch bề mặt tiếp xúc của kẹp và dây đo.
• Đứng cách xa dây khi đang đo.
• Chỉ sử dụng thiết bị CAT IV trong môi trường công nghiệp.

🟩 Kết Luận – Điện Trở Đất Bao Nhiêu Là Đạt?

Tóm lại:

• Không có một giá trị cố định áp dụng cho mọi công trình.
• Theo IEC 60364, giá trị phổ biến là 1–10 Ω tùy loại công trình.
• Tại Việt Nam, ≤ 1–2 Ω cho nhà xưởng và ≤ 4 Ω cho dân dụng.
• Để đo chính xác, cần thiết bị đạt chuẩn quốc tế như Fluke 1623-2, Fluke 1625-2, 1630-2 FC.
