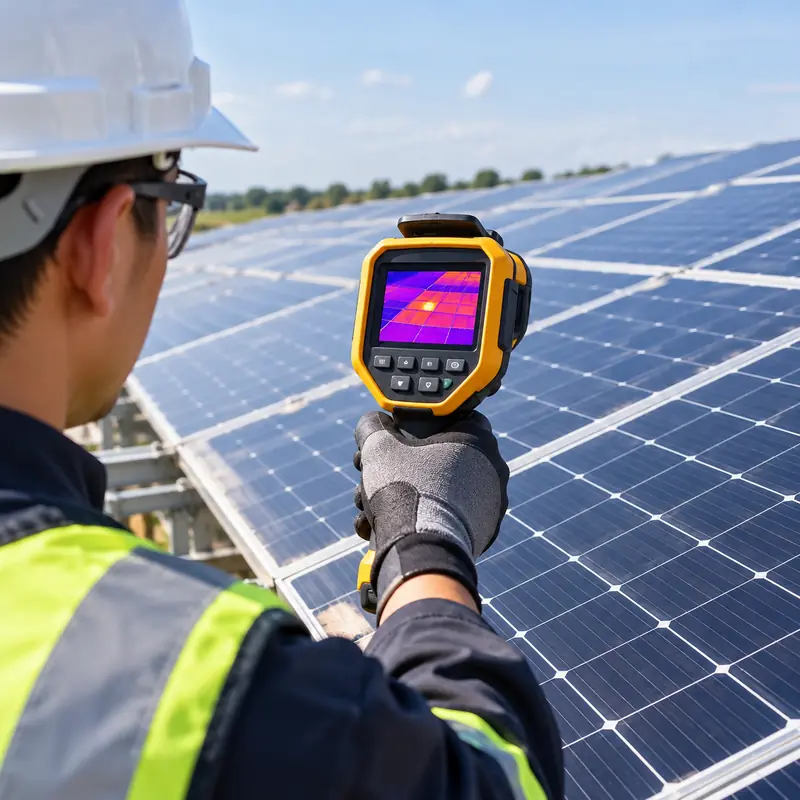

Trong quá trình vận hành hệ thống quang điện, một tấm pin hoạt động kém không phải lúc nào cũng có biểu hiện rõ bằng mắt thường. Một vùng tế bào nóng bất thường, một đầu nối tăng nhiệt hay sự khác biệt giữa các mô-đun có thể là tín hiệu cần kiểm tra. Camera nhiệt kiểm tra pin mặt trời giúp đội vận hành quan sát phân bố nhiệt trên bề mặt mô-đun khi hệ thống đang phát điện, xác định khu vực nghi vấn và ưu tiên bước đo xác minh.

Tại Fluke Việt Nam (flukevn.com), giải pháp camera nhiệt Fluke được quan tâm nhiều hơn trong bảo trì công nghiệp và năng lượng tái tạo. Điểm quan trọng là đọc ảnh nhiệt đúng điều kiện đo: màu sắc nóng không tự động đồng nghĩa với hư hỏng, còn một điểm có vẻ bình thường chưa chắc chứng minh toàn bộ chuỗi pin vận hành tốt.

Camera Nhiệt Kiểm Tra Pin Mặt Trời Có Phát Hiện Được Lỗi Gì?

Câu trả lời ngắn: camera nhiệt có thể phát hiện các vùng có nhiệt độ bề mặt khác biệt so với các tế bào hoặc mô-đun tương đương, qua đó gợi ý vị trí cần kiểm tra thêm. Những bất thường thường gặp gồm hotspot cục bộ, mô-đun nóng không đồng đều, vùng bị bóng che, khu vực đầu nối hoặc hộp nối nóng và sự khác biệt giữa các chuỗi. Tuy nhiên, ảnh nhiệt không đủ để kết luận chính xác nguyên nhân điện hay mức suy giảm công suất.

Một tấm pin thường có phân bố nhiệt tương đối đồng đều khi các điều kiện chiếu sáng, hướng lắp đặt và vận hành tương đồng. Vùng sáng hơn trên ảnh hồng ngoại có thể cho biết nhiệt độ cao hơn trong cùng thang màu; kỹ thuật viên cần đọc kèm thang nhiệt độ, vị trí, độ phát xạ và bức xạ mặt trời, thay vì chỉ nhìn độ tương phản.

1. Hotspot Trên Tế Bào Quang Điện

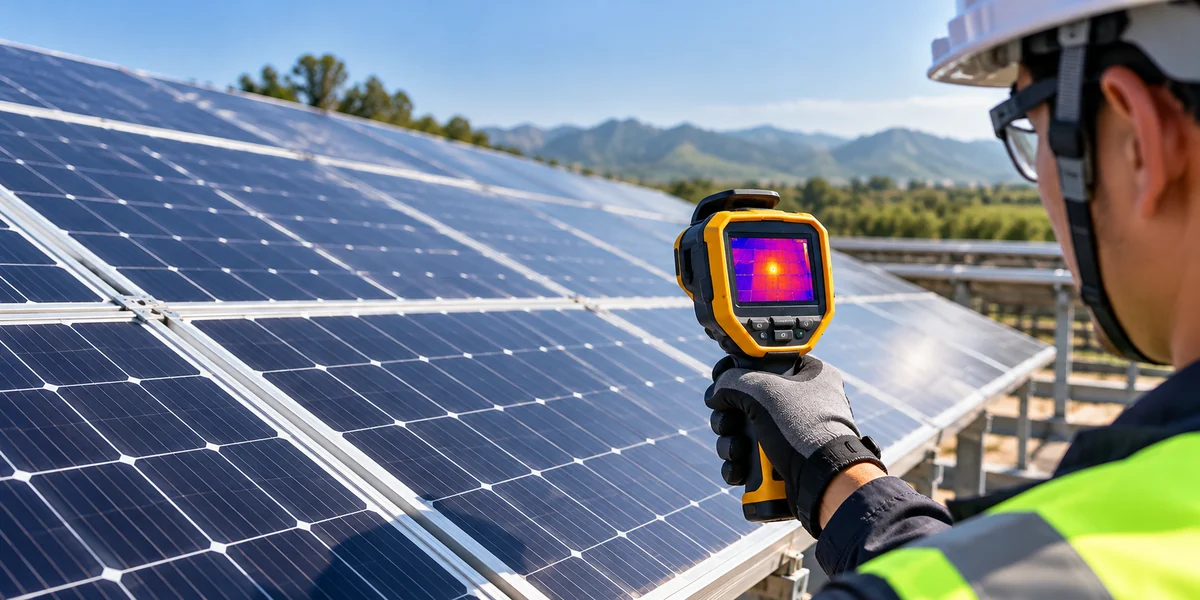

Hotspot là một vùng nóng cục bộ đáng chú ý trong mô-đun PV. Nó có thể liên quan đến che bóng, bẩn bề mặt, hư hại tế bào hoặc các vấn đề điện khác. Nếu phát hiện một ô nhỏ nóng hơn đáng kể các ô lân cận, nên chụp lại với cùng thang đo, ghi tên mô-đun và kiểm tra trực quan bề mặt trước khi quyết định bảo trì.

2. Mô-đun Có Hình Mẫu Nhiệt Bất Thường

Một phần hoặc toàn bộ tấm pin nóng khác thường so với những tấm cùng hướng, cùng cấu hình có thể là dấu hiệu của chế độ làm việc khác nhau, bóng đổ hoặc sự cố cần đánh giá. Chênh lệch phải được so sánh trong cùng thời điểm và điều kiện tải/chiếu sáng; không nên so một tấm đang có bóng che với tấm được nắng trực tiếp rồi kết luận ngay rằng một trong hai bị hỏng.

3. Kết Nối Và Hộp Nối Cần Kiểm Tra

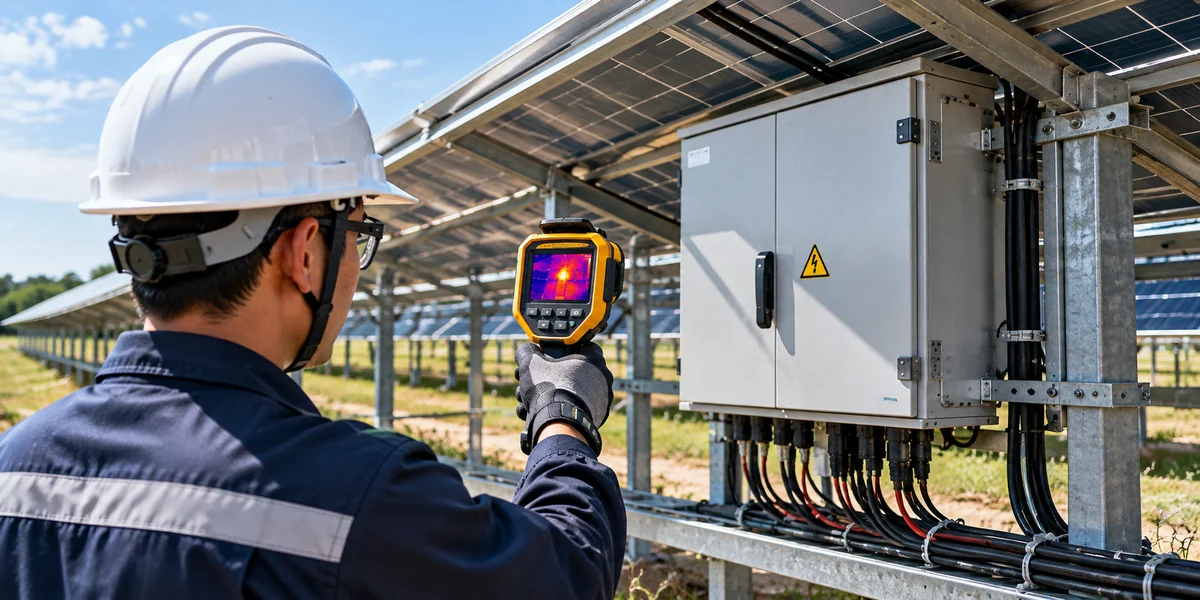

Các đầu nối cáp DC, hộp nối mô-đun và bộ phận điện liên quan cũng có thể xuất hiện điểm nóng. Đây là hạng mục phải được tiếp cận theo quy trình an toàn điện DC, chỉ do người có chuyên môn thực hiện. Camera nhiệt giúp khoanh vùng kiểm tra từ khoảng cách phù hợp, không thay thế đo kiểm điện, kiểm tra tiếp xúc hay quy trình cô lập nguồn.

Vì Sao Không Nên Chỉ Dùng Một Ảnh Nhiệt Để Kết Luận?

Một ảnh nhiệt thể hiện bức xạ hồng ngoại được thiết bị ghi nhận và chuyển thành thông tin nhiệt độ dựa trên thiết lập, không phải ảnh X-quang cho thấy toàn bộ cấu trúc bên trong mô-đun. Bề mặt kính phản xạ mạnh một phần bức xạ môi trường; góc chụp, phản xạ của mặt trời, bầu trời, nhiệt độ môi trường và gió đều làm thay đổi kết quả.

Ví dụ, chụp vuông góc vào mặt kính có thể ghi nhận phản xạ không mong muốn. Trong khi đó, chụp quá xiên làm chi tiết nhỏ khó nhận ra. Người đo nên chọn góc tránh phản xạ trực tiếp, kiểm tra tiêu điểm, giữ khoảng cách đủ gần để vùng cần xem có đủ điểm ảnh và sử dụng cùng điều kiện để so sánh trước – sau.

Đặc biệt, dải màu tự động có thể khiến hai ảnh cùng một mô-đun trông rất khác nhau dù nhiệt độ không thay đổi đáng kể. Khi lập hồ sơ so sánh, hãy cân nhắc khóa mức và dải nhiệt trên các ảnh cùng nhóm. Một điểm nóng cũng phải được đối chiếu ảnh khả kiến và trạng thái làm việc trước khi lập khuyến nghị thay thế.

Quy Trình Kiểm Tra Camera Nhiệt Fluke Cho Hệ Thống PV

1. Lập Danh Sách Khu Vực Và Điều Kiện Vận Hành

Trước khi khảo sát, đội O&M cần có sơ đồ hệ thống, mã khu vực, số chuỗi, vị trí mô-đun và thông tin kiểm tra trước đó. Chọn các thời điểm có bức xạ đủ ổn định, tránh giai đoạn mây che liên tục làm thay đổi nhanh nhiệt độ tấm pin. Ghi nhận thời tiết, gió, bóng che, tình trạng vận hành inverter và sản lượng để có bối cảnh cho ảnh nhiệt.

Nếu điều kiện chiếu sáng không ổn định, cần ghi rõ giới hạn của lần khảo sát, có thể hoãn chụp so sánh định lượng thay vì đưa ra kết luận thiếu chắc chắn. Cần tuân thủ quy định làm việc trên cao, an toàn mái, phân luồng đi lại trên mái nhà xưởng và không bước trực tiếp lên tấm pin.

2. Quét Tổng Quan Và Đánh Dấu Vùng Nghi Vấn

Bắt đầu từ một đầu tuyến, quét có thứ tự từng hàng pin, ưu tiên giữ thang màu nhất quán giữa những mô-đun có cùng điều kiện. Với mảng PV lớn, hãy ghi vị trí chuỗi/hàng/tấm ngay tại hiện trường; một bức ảnh đẹp nhưng không xác định được mô-đun cụ thể sẽ rất khó chuyển thành lệnh bảo trì.

Camera nhiệt giúp rà soát nhanh vị trí bất thường, nhưng đối với khu vực nhỏ, cần tiếp cận an toàn hơn hoặc dùng thiết bị quang học phù hợp để bảo đảm độ phân giải không gian. Không phóng đại ảnh kỹ thuật số rồi xem chi tiết được nội suy là số đo chính xác hơn.

3. Chụp Cận Cảnh Và Ghi Hồ Sơ Nhiệt

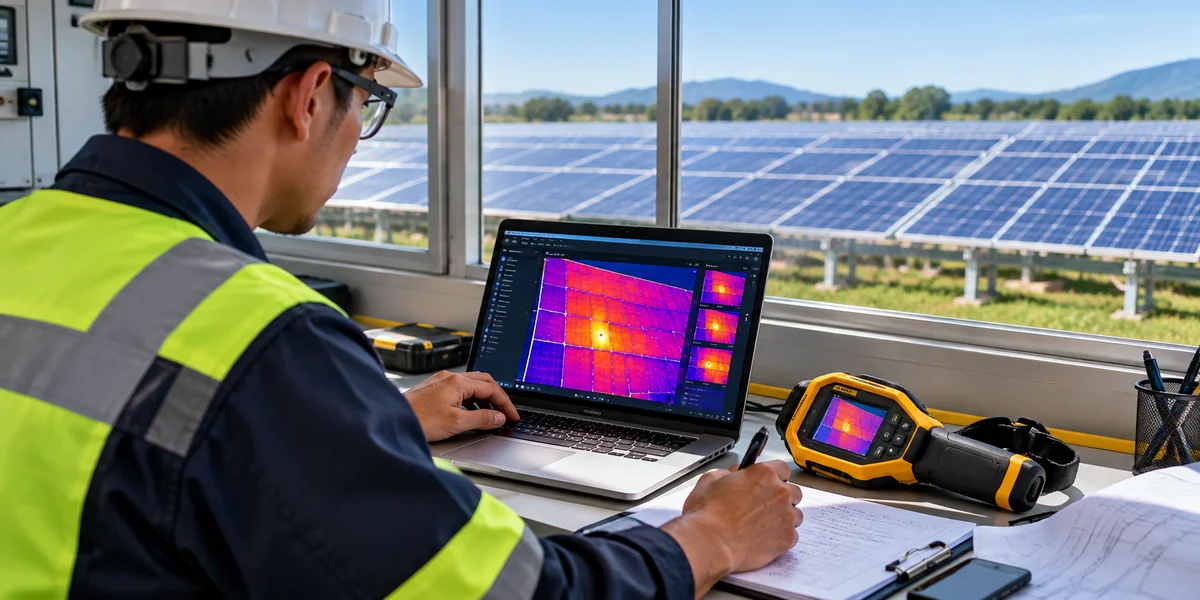

Ở mô-đun nghi vấn, ghi lại cả ảnh khả kiến lẫn ảnh nhiệt, tên chuỗi và mã tấm, thời gian, góc chụp, khoảng cách, điểm đo và ghi chú hiện trạng như bụi bẩn, nứt kính hoặc bóng che. Khi có thiết bị hỗ trợ gắn thẻ tài sản, hãy quản lý mỗi lần chụp theo cùng một mã để so sánh xu hướng dễ hơn.

Không chỉ chụp một ảnh nhiệt có màu đỏ sáng. Cần quan sát cả đường biên của vùng nóng, sự lặp lại của hình mẫu trên tế bào, ảnh tham chiếu mô-đun bên cạnh và bề mặt xung quanh. Nhiệt độ tuyệt đối phải được đọc thận trọng nếu mặt kính có phản xạ hoặc cài đặt độ phát xạ chưa phù hợp.

4. Đối Chiếu Với Các Phép Đo Điện

Bước xác minh là yếu tố biến ảnh nhiệt thành quyết định kỹ thuật. Nếu nghi một chuỗi có sản lượng giảm, cần đối chiếu dữ liệu giám sát và phép đo điện theo quy trình của nhà vận hành. Các thiết bị chuyên dụng như bộ đo đường cong I–V có thể giúp đánh giá sự khác biệt của đặc tuyến điện khi điều kiện đo phù hợp.

Fluke có giải pháp kết hợp camera nhiệt TiS75+ và thiết bị phân tích đường cong I–V PVA-1500HE2 cho ứng dụng quang điện. Hai phương pháp bổ trợ nhau: ảnh nhiệt chỉ ra khu vực nhiệt độ bất thường, còn phép đo điện giúp đánh giá phản ứng điện của mô-đun/chuỗi. Bạn có thể tìm hiểu bộ đo hiệu suất điện mặt trời Fluke PVA-1500HE2 đang được giới thiệu tại Fluke Việt Nam. Tham khảo thêm bộ giải pháp quang điện của hãng Fluke để hiểu cách phối hợp hai phương pháp.

5. Xử Lý Nguyên Nhân Và Chụp Lại Sau Khắc Phục

Với trường hợp bẩn hoặc che bóng, nên kiểm tra nguyên nhân và thực hiện vệ sinh theo hướng dẫn nhà sản xuất. Nếu nghi vấn liên quan điện, giao cho kỹ thuật viên đủ thẩm quyền xác minh và xử lý. Sau khắc phục, chụp lại cùng điểm với điều kiện vận hành tương đương; không kết luận đã hết lỗi chỉ vì ảnh sau có màu khác ảnh trước.

Chọn Camera Nhiệt Fluke Nào Để Khảo Sát Pin Mặt Trời?

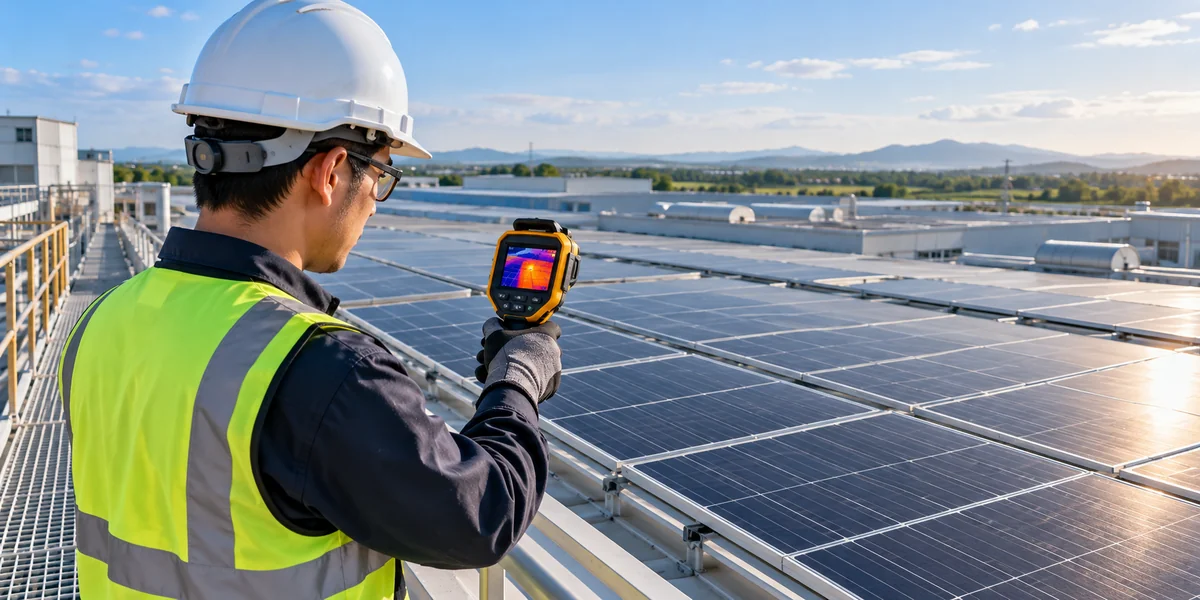

Việc chọn thiết bị nên xuất phát từ kích thước khu vực cần khảo sát, khoảng cách tiếp cận an toàn, độ phân giải hồng ngoại thực, chất lượng lấy nét và khả năng lưu hồ sơ. Đối với một mái nhà xưởng hoặc hệ thống PV có thể tiếp cận từ lối đi an toàn, camera cầm tay phù hợp thường đem lại giá trị tốt hơn việc chạy theo dải đo nhiệt độ quá rộng.

Fluke TiS75+ Cho Bảo Trì Có Quản Lý Tài Sản

Fluke TiS75+ có cảm biến 384 × 288 pixel, công nghệ IR-Fusion và chức năng gắn thẻ tài sản. Đây là những đặc tính phù hợp cho công việc lập ảnh nền, phân loại mô-đun và quản lý nhiều vị trí đo trong các đợt bảo trì. Kết quả còn phụ thuộc vào khoảng cách quan sát, mục tiêu và điều kiện thực tế, nên cần thử nghiệm hiện trường trước khi xây dựng quy trình tiêu chuẩn. Có thể tham khảo cùng model tại trang sản phẩm Fluke TiS75+ trên Victory để đối chiếu thông tin và nhận tư vấn cấu hình.

Camera Độ Phân Giải Cao Khi Khảo Sát Chi Tiết Nhỏ

Với mục tiêu ở xa, điểm nóng nhỏ hoặc yêu cầu báo cáo chi tiết, kỹ sư có thể xem xét các dòng chuyên nghiệp trong danh mục camera nhiệt Fluke. Hãy ưu tiên độ phân giải không gian, ống kính và năng lực lấy nét phù hợp hơn là chỉ nhìn vào số độ C tối đa ghi trong catalog. Chẳng hạn, có thể tham khảo camera nhiệt Fluke Ti480 PRO trên flukevn.com và trang Fluke Ti480 PRO trên Victory để so sánh nhóm thiết bị chuyên nghiệp; khả năng đáp ứng khảo sát PV vẫn phải được đánh giá theo khoảng cách, điều kiện bề mặt và quy trình thực tế.

Thiết bị kiểm tra ảnh nhiệt không thay thế hệ thống đánh giá công suất điện. Trong thực tế, bộ công cụ gồm camera nhiệt, thiết bị đo điện phù hợp và dữ liệu vận hành mới tạo thành bức tranh đủ tin cậy để lựa chọn giải pháp bảo trì.

5 Sai Lầm Khi Dùng Camera Nhiệt Kiểm Tra Pin Mặt Trời

• Chụp khi nắng thay đổi liên tục: ảnh các hàng pin không còn điều kiện tham chiếu tương đương.
• Bỏ qua phản xạ trên kính: một vùng sáng do phản xạ bị nhận nhầm thành hotspot.
• So sánh ảnh với thang màu tự động khác nhau: màu sắc trông thay đổi nhưng chênh nhiệt chưa chắc đã thay đổi.
• Không ghi mã mô-đun: đội bảo trì không xác định được tấm pin cần quay lại.
• Thay linh kiện chỉ dựa trên ảnh nhiệt: thiếu xác minh điện, kiểm tra bề mặt và dữ liệu vận hành.

Để tránh những sai lầm này, nên thiết lập mẫu biên bản tối thiểu gồm khu vực, mã tấm pin, người khảo sát, thời gian, điều kiện thời tiết, ảnh nhiệt, ảnh khả kiến, dấu hiệu nghi vấn, phép đo đối chứng, mức ưu tiên và kết quả kiểm tra lại. Chính khả năng truy vết làm cho một chương trình kiểm tra định kỳ có giá trị lâu dài.

Khi Nào Cần Ưu Tiên Kiểm Tra Và Bảo Trì?

Mức độ ưu tiên nên dựa trên tổng hợp: độ lệch nhiệt quan sát được, khả năng lặp lại ở nhiều lần chụp, ảnh hưởng tới điện năng, mức độ an toàn, vai trò của chuỗi và khả năng tiếp cận. Một điểm nóng lẻ không nên được chuyển thành kết luận nguy hiểm hoặc chỉ định thay thế nếu chưa có đánh giá chuyên môn.

Đối với hệ thống lớn, nên đặt lịch kiểm tra định kỳ theo mùa và sau các sự kiện có nguy cơ ảnh hưởng tới cơ sở hạ tầng. Kết hợp dữ liệu từ inverter, kiểm tra trực quan và ảnh nhiệt để ưu tiên vị trí có xác suất bất thường cao, từ đó hạn chế việc phải kiểm tra dàn trải mà không có căn cứ.

Để đối chiếu dòng điện tại các chuỗi PV, kỹ thuật viên có thể tìm hiểu ampe kìm Fluke 393 FC cho hệ thống điện mặt trời và hướng dẫn chọn thiết bị đo an toàn cho điện mặt trời. Trên website chính của Victory Instrument JSC, bài tổng quan các dòng ampe kìm Fluke cung cấp thông tin bổ sung về nhóm thiết bị đo điện. Cần lựa chọn dụng cụ theo dòng AC/DC, điện áp danh định, cấp an toàn và quy trình riêng của hệ thống PV; không coi phép đo nhiệt là thay thế cho phép đo điện.

Câu Hỏi Thường Gặp

Camera Nhiệt Fluke Có Đo Được Công Suất Tấm Pin Không?

Không. Camera nhiệt đo và hiển thị phân bố nhiệt trên bề mặt; công suất, đặc tuyến I–V và hiệu suất cần dữ liệu hoặc phép đo điện chuyên dụng. Ảnh nhiệt giúp tìm khu vực nghi vấn để kiểm tra đúng trọng tâm.

Nhìn Thấy Một Hotspot Có Nghĩa Tấm Pin Phải Thay Ngay?

Không nhất thiết. Cần loại trừ bụi bẩn, bóng che, phản xạ, điều kiện vận hành không tương đồng và thực hiện các bước xác minh. Quyết định thay thế cần căn cứ đánh giá của người có chuyên môn và tài liệu nhà sản xuất.

Có Nên Chụp Ảnh Nhiệt Khi Trời Âm U Hoặc Mưa?

Điều kiện bức xạ yếu hay thay đổi làm giảm khả năng so sánh và có thể che lấp bất thường. Không tiến hành công việc khi điều kiện thời tiết, mái hoặc điện không bảo đảm an toàn; nên chọn thời điểm khảo sát phù hợp với quy trình kiểm tra đã xây dựng.

TiS75+ Có Phù Hợp Với Điện Mặt Trời Áp Mái?

TiS75+ có độ phân giải và công cụ quản lý ảnh hữu ích cho khảo sát từ các vị trí tiếp cận an toàn. Tuy nhiên, phải đánh giá khoảng cách, kích thước mục tiêu, phản xạ kính và điều kiện công trường trước khi chọn cấu hình.

Kết Luận

Một chương trình camera nhiệt kiểm tra pin mặt trời có giá trị khi giúp kỹ thuật viên chuyển từ quan sát bất thường sang ghi nhận, xác minh và xử lý có thể truy vết. Camera nhiệt Fluke là công cụ quan trọng trong bước sàng lọc, nhưng chỉ phát huy hiệu quả đầy đủ khi đi cùng điều kiện chụp phù hợp và phép đo điện đối chứng.

Trên Fluke Việt Nam (flukevn.com), bạn có thể tham khảo thêm các dòng camera nhiệt Fluke và trang TiS75+. Khi cần tư vấn thiết bị đo cho công tác vận hành bảo trì hệ thống PV, Công ty cổ phần Thiết Bị Thắng Lợi – Victory Instrument JSC hỗ trợ định hướng cấu hình phù hợp với nhu cầu thực tế.
