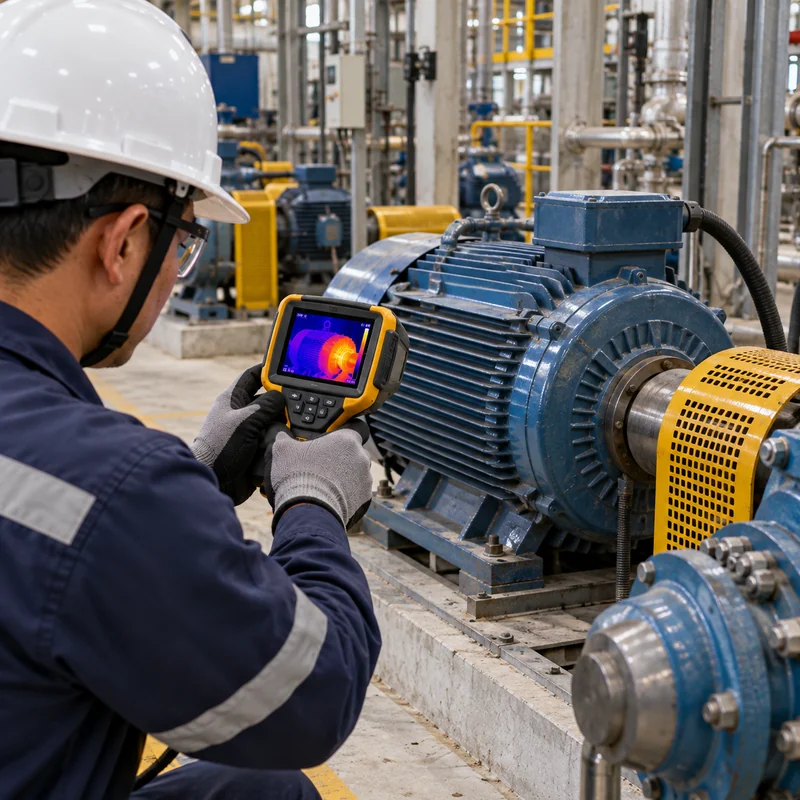

Trong nhà máy sản xuất, một động cơ điện không nhất thiết dừng ngay khi bắt đầu xuất hiện dấu hiệu bất thường. Nhiệt có thể tăng tại vỏ máy, ổ bi, khớp nối hoặc khu vực làm mát trước khi người vận hành nhận thấy tiếng ồn, rung động hay suy giảm hiệu suất. Camera nhiệt Fluke giúp đội bảo trì quan sát phân bố nhiệt độ bề mặt khi thiết bị đang hoạt động, từ đó xác định vị trí cần kiểm tra kỹ hơn và chủ động sắp xếp công việc. Tại Fluke Việt Nam (flukevn.com), giải pháp này phù hợp với cả các đội bảo trì định kỳ lẫn đơn vị vận hành hệ thống động cơ quan trọng.
Điều quan trọng là ảnh nhiệt không tự động xác nhận một ổ bi hỏng hay cuộn dây bị chập. Nó cung cấp dấu hiệu về nhiệt độ biểu kiến của bề mặt; kết luận kỹ thuật cần dựa vào điều kiện tải, lịch sử máy, hướng dẫn nhà sản xuất và những phép đo bổ sung. Khi sử dụng đúng cách, phép kiểm tra ảnh nhiệt trở thành một phần của chương trình bảo trì dựa trên tình trạng thiết bị, thay vì một đợt chụp ảnh đơn lẻ.
Camera Nhiệt Fluke Giúp Phát Hiện Điều Gì Ở Động Cơ Điện?
Đối với động cơ, nhiệt độ không chỉ là một con số. Cùng một giá trị đo tại hai thiết bị khác nhau có thể mang ý nghĩa rất khác nếu công suất, tốc độ quay, thiết kế, nhiệt độ môi trường và tải đang vận hành không giống nhau. Vì thế, kỹ thuật viên nên xem cả vị trí phát nhiệt, mức chênh so với những bộ phận tương đương và xu hướng thay đổi qua các lần kiểm tra.
Ảnh nhiệt cho phép quan sát toàn bộ vùng nhìn thấy trong một khung hình. Nhờ đó, kỹ thuật viên có thể tìm được bất thường ở chân đế, khu vực gần ổ bi, cánh tản nhiệt, đầu nối ngoài và một số vị trí của cụm truyền động mà phép đo nhiệt độ tại một điểm dễ bỏ qua. Hãy bắt đầu bằng việc nhận diện sự khác biệt, sau đó kiểm tra xem khác biệt đó có xuất hiện lặp lại ở cùng điều kiện vận hành hay không.

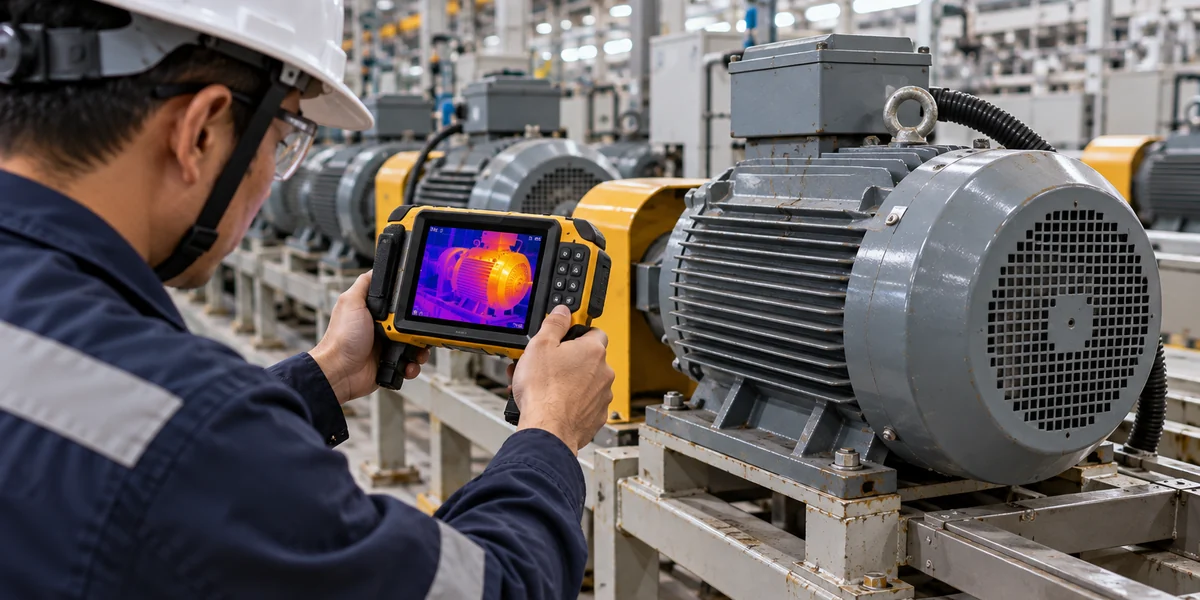

Vỏ Động Cơ Nóng Không Đều
Một vệt nóng cục bộ trên thân động cơ, nếu khác rõ so với kiểu phân bố nhiệt thông thường, là tín hiệu để xem xét tải, thông gió, tình trạng bám bụi, cấu hình cấp điện hoặc khả năng trao đổi nhiệt với môi trường. Tuy nhiên, không nên suy trực tiếp từ điểm nóng trên vỏ máy thành kết luận cuộn dây bên trong đã hư hỏng. Camera không nhìn xuyên qua vỏ kim loại; nhiệt độ bên trong cần được đánh giá bằng phép đo và phương pháp phù hợp khác.
Khu Vực Ổ Bi Có Nhiệt Độ Bất Thường
Ổ bi có thể nóng lên khi ma sát tăng, thiếu hoặc thừa chất bôi trơn, lắp đặt không phù hợp, lệch trục hoặc chịu tải cơ khí bất thường. Khi xem ảnh nhiệt, cần so sánh hai đầu ổ bi, so với bề mặt lân cận và so với ảnh chuẩn của chính máy đó. Nhiệt độ tăng tại gối đỡ là lý do để đánh giá thêm độ rung và lịch sử bôi trơn, không phải chỉ dẫn thay ổ bi ngay lập tức.
Khớp Nối Và Trục Truyền Động Phát Nhiệt
Khu vực khớp nối nóng hơn mức bình thường có thể liên quan đến ma sát, sai lệch lắp ghép hoặc điều kiện vận hành. Bề mặt trục và khớp nối bằng kim loại sáng bóng thường có độ phát xạ thấp, dễ phản chiếu nguồn nóng xung quanh; vì vậy giá trị hiển thị đôi khi không phản ánh đúng nhiệt độ bề mặt. Người kiểm tra cần chọn góc quan sát, hiệu chỉnh điều kiện đo và xác nhận bằng phương pháp khác trước khi quyết định can thiệp.
Năm Vị Trí Nên Quét Ảnh Nhiệt Khi Kiểm Tra Động Cơ
Thay vì quét ngẫu nhiên, một tuyến kiểm tra có trình tự giúp so sánh dữ liệu giữa các ca sản xuất. Với động cơ kéo bơm, quạt, máy nén hoặc băng tải, danh sách vị trí dưới đây có thể được điều chỉnh theo cấu tạo và hướng dẫn an toàn của nhà máy.
1. Thân Và Các Cánh Tản Nhiệt
Chụp một ảnh bao quát toàn bộ động cơ từ góc có thể lặp lại. Quan sát khu vực nóng bất thường, vết bám bụi che khe tản nhiệt, khả năng lưu thông không khí và nhiệt độ môi trường. Một động cơ có phần thân nóng đồng đều chưa chắc đã gặp sự cố; phải đối chiếu với mức nhiệt vận hành bình thường của thiết bị.
2. Gối Đỡ Và Vị Trí Ổ Bi
Ghi nhận nhiệt độ tại các gối đỡ ở hai đầu nếu có thể tiếp cận an toàn. So sánh với dữ liệu lần trước hoặc với máy tương đương cùng tải. Nhiệt tăng đồng thời với rung động tăng là lý do đáng chú ý để kiểm tra độ bôi trơn, tình trạng ổ bi và căn chỉnh cơ khí.
3. Khớp Nối Giữa Động Cơ Và Tải
Kiểm tra vùng ngoài của khớp nối và vỏ che khi điều kiện cho phép, không tháo nắp che bảo vệ ở máy đang quay. Đừng dùng nhiệt độ biểu kiến trên bề mặt kim loại phản xạ làm căn cứ duy nhất. Những bất thường cần được đối chiếu với đo rung và công tác căn chỉnh khi máy đã được cô lập an toàn.

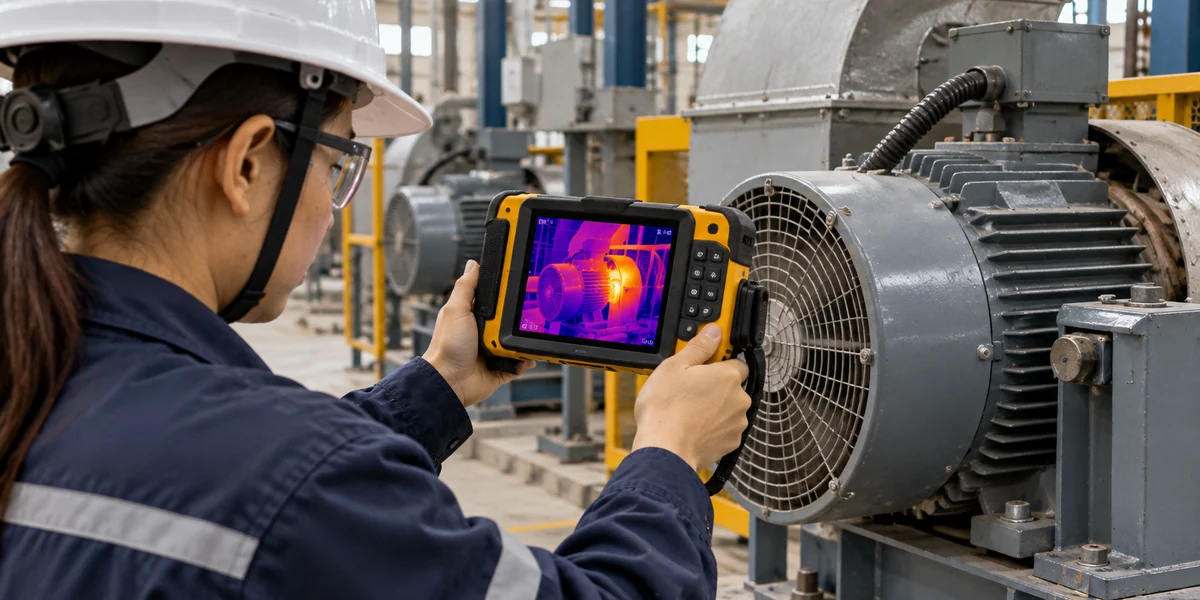

4. Hệ Thống Làm Mát Và Đầu Quạt
Quan sát lưới gió, nắp chụp quạt và vùng thông gió. Sự phân bố nhiệt không đều có thể gợi ý luồng gió bị cản trở hoặc tình trạng làm mát thay đổi. Hình ảnh không thay thế cho kiểm tra lưu lượng gió, quan sát hoạt động thực tế và công tác vệ sinh theo quy trình của nhà máy.
5. Hộp Đấu Dây Và Các Kết Nối Có Thể Quan Sát An Toàn
Ở một số động cơ, nguồn nhiệt bất thường bắt đầu từ kết nối điện có điện trở tiếp xúc cao hoặc tải lệch pha. Chỉ kiểm tra những bề mặt có thể quan sát mà không vi phạm quy định an toàn điện. Việc mở hộp đấu dây khi đang có điện phải tuân theo quy trình, năng lực và phương tiện bảo vệ phù hợp; không thực hiện chỉ để lấy ảnh nhiệt đẹp hơn.
Quy Trình Kiểm Tra Ảnh Nhiệt Đáng Tin Cậy Trong Nhà Máy
Bước 1: Xác Định Thiết Bị Ưu Tiên
Lập danh sách các động cơ mà sự cố có thể làm dừng dây chuyền, gây gián đoạn bơm cấp nước, mất thông gió hoặc ảnh hưởng đến chất lượng sản phẩm. Ghi rõ mã tài sản, công suất, vị trí, tải dự kiến, ca vận hành và lịch sử sửa chữa. Nhóm thiết bị quan trọng cần có ảnh chuẩn và tần suất kiểm tra được xác định theo rủi ro.
Bước 2: Kiểm Tra Trong Điều Kiện Tải Có Ý Nghĩa
Ảnh nhiệt của động cơ ở chế độ chờ hoặc tải rất thấp khó phản ánh đúng tình trạng khi sản xuất. Hướng dẫn của Fluke đề cập việc kiểm tra khi động cơ làm việc từ khoảng 40% tải thiết kế trở lên như một mốc tham khảo. Điều này không có nghĩa mọi nhà máy đều phải dùng chung ngưỡng cứng; hãy ưu tiên điều kiện vận hành ổn định, ghi lại phần trăm tải, tốc độ và nhiệt độ môi trường để có thể so sánh về sau.
Bước 3: Giữ Cố Định Góc Chụp Và Thông Số
Khoảng cách, góc nhìn, tiêu cự, hệ số phát xạ, nhiệt độ phản xạ và bảng màu đều ảnh hưởng đến cách đọc hình. Nên chụp cùng vị trí trên từng vòng kiểm tra, lấy nét rõ và lưu ảnh nhiệt có dữ liệu đo khi thiết bị hỗ trợ. Nếu thay đổi dải màu tự động giữa hai lần chụp, màu sắc khác nhau không đồng nghĩa nhiệt độ thực tế đã thay đổi tương ứng.

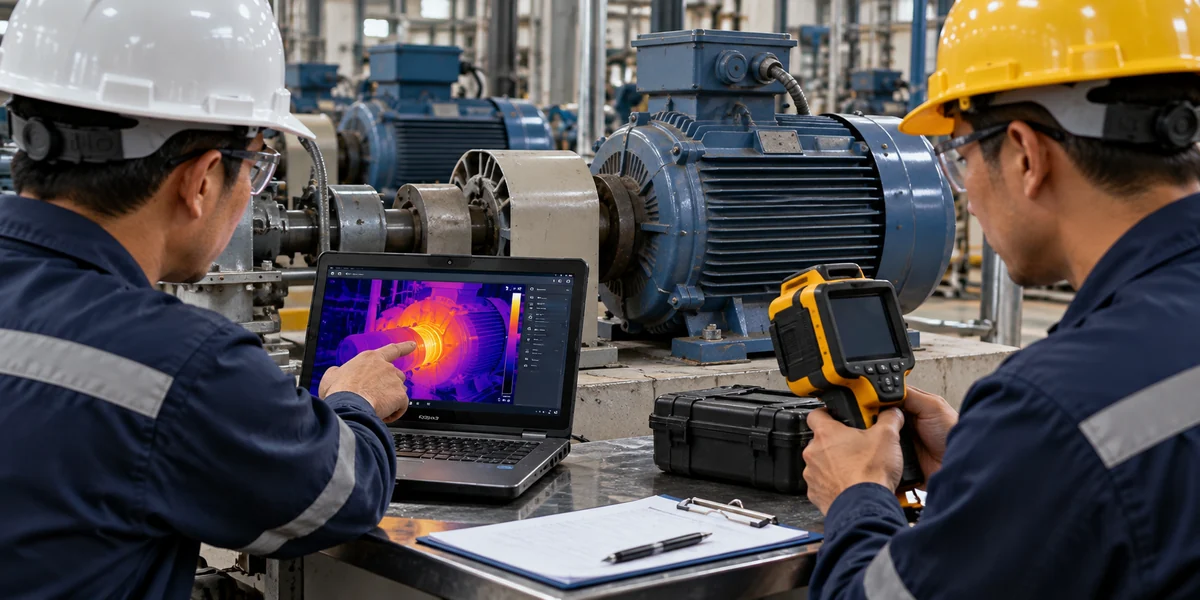

Bước 4: So Sánh Với Ảnh Chuẩn
Có ba cách đối chiếu hữu ích: so với lịch sử của chính động cơ, so với động cơ cùng kiểu đang chịu tải gần tương đương, hoặc so với giới hạn vận hành do nhà sản xuất thiết bị quy định. Ảnh chuẩn nên được tạo sau khi động cơ hoạt động ổn định hoặc sau một lần bảo trì đã xác nhận đạt yêu cầu.
Bước 5: Xác Minh Trước Khi Ra Quyết Định
Nếu ổ bi nóng bất thường, bổ sung đo rung và kiểm tra bôi trơn. Nếu nghi lệch trục, thực hiện đánh giá căn chỉnh khi đã dừng máy an toàn. Nếu nghi vấn về nguồn điện hoặc mất cân bằng tải, sử dụng thiết bị đo điện phù hợp và đánh giá điều kiện cấp nguồn. Một kết luận có nhiều bằng chứng sẽ giúp tránh thay thế linh kiện không cần thiết.
Phân Biệt Bất Thường Nhiệt Và Nguyên Nhân Hỏng Hóc
Một điểm nóng là dấu hiệu cần điều tra, không phải tên lỗi. Trong thực tế, cùng biểu hiện tăng nhiệt ở gối đỡ có thể bắt nguồn từ ma sát, tải trọng, bôi trơn, lệch trục hoặc ảnh hưởng từ một nguồn nhiệt gần đó. Ngược lại, một số hư hỏng mới xuất hiện có thể chưa tạo ra chênh lệch nhiệt đủ rõ để camera phát hiện. Vì vậy, chương trình kiểm tra tốt phải kết hợp nhiều nguồn dữ liệu.
Đối với động cơ có quạt làm mát, bụi bám dày có thể làm giảm hiệu quả tản nhiệt. Một đầu nối điện có điện trở tăng có thể tạo điểm nóng tại khu vực đấu nối. Một khớp nối lắp chưa đúng có thể làm nhiệt tăng khi vận hành kéo dài. Tuy nhiên, để phân biệt những giả thuyết này, cần xem thêm độ rung, dòng điện, tải cơ khí, tiếng ồn, nhật ký vận hành và kết quả kiểm tra tại chỗ.
Kỹ thuật viên nên tránh đặt một ngưỡng nhiệt độ chung cho tất cả động cơ, chẳng hạn quy định máy nào trên một con số nhất định đều phải dừng. Nhiệt độ cho phép tùy thuộc thiết kế, cấp cách điện, môi trường và vị trí đo. Ưu tiên cảnh báo dựa trên xu hướng bất thường của từng tài sản kết hợp với tiêu chí kỹ thuật cụ thể.
Nên Chọn Camera Nhiệt Fluke Nào Để Kiểm Tra Động Cơ?
Với đội bảo trì cần theo dõi hàng chục hoặc hàng trăm động cơ, khả năng sắp xếp ảnh theo tài sản và so sánh dữ liệu qua thời gian thường quan trọng không kém độ phân giải. Nếu mục tiêu nhỏ hoặc khó tiếp cận, cần quan tâm thêm lấy nét, khoảng cách chụp và ống kính phù hợp. Dưới đây là ba hướng lựa chọn đã có trang sản phẩm trên Fluke Việt Nam.
Fluke TiS75+ – Kiểm Tra Định Kỳ Và Quản Lý Ảnh Theo Tài Sản
Camera nhiệt Fluke TiS75+ có độ phân giải hồng ngoại 384 × 288, hỗ trợ IR-Fusion và chức năng gắn thẻ tài sản. Đây là lựa chọn đáng cân nhắc khi đội kỹ thuật thường xuyên đi tuyến kiểm tra, muốn lưu hồ sơ cho từng động cơ và xem sự thay đổi nhiệt độ qua nhiều đợt. Xem camera nhiệt Fluke TiS75+ để đối chiếu cấu hình cụ thể.
Fluke Ti480 PRO – Kiểm Tra Chi Tiết Và Phân Tích Chuyên Sâu
Dòng Fluke Ti480 PRO có cảm biến 640 × 480 và những lựa chọn lấy nét hỗ trợ quan sát các chi tiết khó. Khi kiểm tra các động cơ quan trọng hoặc cụm truyền động nhiều vị trí cần so sánh, ảnh rõ nét và hồ sơ phân tích đầy đủ giúp đội bảo trì trao đổi phát hiện hiệu quả hơn.
Fluke TiX580 – Ứng Dụng Cao Cấp, Góc Quan Sát Phức Tạp
Fluke TiX580 hướng tới công việc ảnh nhiệt chuyên sâu, có màn hình lớn dạng xoay và độ phân giải 640 × 480. Thiết bị phù hợp với nhiệm vụ cần nhiều góc quan sát ở dây chuyền máy phức tạp, đồng thời phải ghi lại ảnh có thể phân tích và đối chiếu sau hiện trường. Không nên chọn máy chỉ vì dải đo nhiệt tối đa; độ phân giải không gian, lấy nét và quy trình lưu dữ liệu cũng cần phù hợp với mục tiêu thực tế.
Bạn có thể tham khảo đầy đủ các dòng camera nhiệt Fluke để chọn theo quy mô thiết bị và mức độ chi tiết cần kiểm tra, thay vì chỉ dựa trên thông số quảng cáo.
Kết Hợp Ảnh Nhiệt Với Đo Rung Và Đo Điện
Ảnh nhiệt và đo rung bổ sung cho nhau: camera giúp tìm vị trí có phân bố nhiệt bất thường trên bề mặt, trong khi dữ liệu rung có thể hỗ trợ đánh giá tình trạng ổ bi, mất cân bằng, lỏng cơ khí hoặc sai lệch truyền động. Khi cần kiểm tra chuyên sâu, đội bảo trì có thể kết hợp camera nhiệt với thiết bị đo độ rung Fluke theo quy trình của đơn vị.
Đối với bất thường liên quan đến tải và nguồn cấp, kiểm tra dòng điện, điện áp hoặc chất lượng điện năng có thể giúp thu hẹp nguyên nhân. Một ampe kìm Fluke phù hợp có thể hỗ trợ đo tải tại vị trí cho phép, nhưng mọi phép đo điện phải tuân thủ cấp an toàn, phương pháp đo và điều kiện vận hành được phê duyệt.
Bằng cách kết hợp kết quả, đội bảo trì sẽ có cơ sở tốt hơn để phân biệt trường hợp cần theo dõi, cần vệ sinh và bôi trơn theo kế hoạch, hay cần thực hiện kiểm tra chuyên sâu trước khi tiếp tục vận hành. Mục tiêu không phải phát hiện càng nhiều vùng nóng càng tốt, mà là ra quyết định đúng, đúng thời điểm và có thể kiểm chứng.
Từ Ảnh Nhiệt Đến Kế Hoạch Bảo Trì Chủ Động
Mỗi bất thường đáng chú ý nên được ghi nhận thành một hồ sơ ngắn gồm mã động cơ, ngày giờ, tải vận hành, nhiệt độ môi trường, ảnh nhiệt, ảnh ánh sáng thường, vị trí phát hiện và đề xuất kiểm tra tiếp theo. Khi đã có đủ bằng chứng, bộ phận bảo trì có thể lập yêu cầu công việc, xác định mức độ ưu tiên và phối hợp với sản xuất để chọn thời điểm xử lý.
Sau sửa chữa, nên chụp lại từ góc quan sát tương đương khi máy vận hành ổn định và có tải gần tương đương. Nếu nhiệt độ phân bố trở lại mức bình thường và các phép kiểm tra bổ sung không còn phát hiện bất thường, hình ảnh mới có thể được lưu làm mốc so sánh cho chu kỳ tiếp theo.
Với đội kỹ thuật đang xây dựng quy trình bảo trì dự đoán, có thể bắt đầu bằng một nhóm nhỏ động cơ có ảnh hưởng lớn đến sản lượng. Sau vài chu kỳ, đánh giá số bất thường được xác minh, thời gian phản hồi và số lần phải dừng khẩn cấp. Đây là những chỉ số thực tế hơn việc kỳ vọng một chiếc camera tự động bảo đảm không có sự cố.
Câu Hỏi Thường Gặp Về Camera Nhiệt Fluke
Camera Nhiệt Có Phát Hiện Chính Xác Ổ Bi Bị Hỏng Không?
Camera nhiệt giúp phát hiện biểu hiện tăng nhiệt ở vùng ổ bi và theo dõi xu hướng, nhưng không xác định chắc chắn cơ chế hỏng. Cần kết hợp đo rung, kiểm tra bôi trơn và đánh giá cơ khí theo khuyến nghị của người có chuyên môn.
Động Cơ Phải Đang Chạy Mới Chụp Được Ảnh Nhiệt Có Ý Nghĩa?
Để đánh giá nhiệt khi mang tải, động cơ nên hoạt động ổn định và ở điều kiện tải có thể đối chiếu. Fluke đưa ra mốc tham khảo từ khoảng 40% tải thiết kế đối với kiểm tra động cơ. Ảnh ở chế độ tắt máy có thể phục vụ mục đích khác, nhưng không thay cho đánh giá nhiệt khi vận hành.
Camera Nhiệt Fluke Có Nhìn Thấy Cuộn Dây Bên Trong Động Cơ?
Không. Camera đo bức xạ hồng ngoại từ bề mặt mà nó quan sát được; nhiệt độ vỏ máy có thể gợi ý một vấn đề bên trong nhưng không cho phép nhìn xuyên qua vỏ động cơ. Kết quả phải được xác minh bằng phương pháp kiểm tra phù hợp.
Nên Dùng TiS75+, Ti480 PRO Hay TiX580?
TiS75+ thuận tiện cho tuyến kiểm tra định kỳ và quản lý ảnh theo tài sản; Ti480 PRO phù hợp phân tích ảnh nhiệt chi tiết; TiX580 đáp ứng yêu cầu chuyên sâu và góc quan sát phức tạp. Lựa chọn cuối cùng cần dựa trên kích thước mục tiêu, khoảng cách thao tác, môi trường và ngân sách.
Kết Luận
Camera nhiệt Fluke là công cụ hữu ích để quan sát diễn biến nhiệt ở động cơ, ổ bi và cụm truyền động khi nhà máy xây dựng chương trình bảo trì dựa trên tình trạng. Giá trị của phương pháp không dừng ở phát hiện một vùng nóng, mà nằm ở việc so sánh đúng điều kiện, xác minh nguyên nhân và tổ chức công việc trước khi sự cố ảnh hưởng đến sản xuất.
