Đo Nhiệt HVAC: Quy Trình Kiểm Tra Hệ Thống Điều Hòa Bằng Thiết Bị Fluke

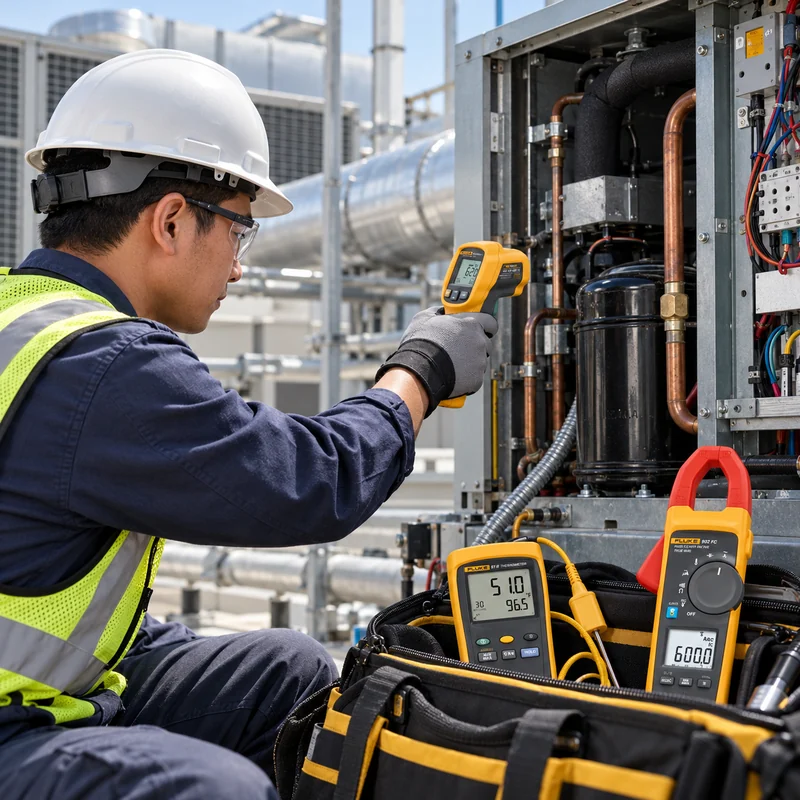

Trong bảo trì điều hòa không khí và hệ thống lạnh, nhiệt độ là một trong những thông số phản ánh nhanh nhất tình trạng vận hành. Tuy nhiên, đo một giá trị nhiệt độ đơn lẻ thường chưa đủ để kết luận hệ thống đang hoạt động tốt hay có sự cố. Kỹ thuật viên cần biết đo ở đâu, so sánh những điểm nào và lựa chọn đúng phương pháp đo cho từng vị trí. Đó là lý do một quy trình đo nhiệt HVAC bài bản có giá trị hơn nhiều so với việc chỉ sở hữu một thiết bị có dải đo rộng.
Fluke Việt Nam – flukevn.com xây dựng nội dung này theo hướng thực hành: bắt đầu từ luồng gió, đường ống, dàn trao đổi nhiệt, máy nén đến phần điện điều khiển. Mục tiêu là giúp kỹ thuật viên hình thành chuỗi kiểm tra có logic, từ phát hiện dấu hiệu bất thường đến xác minh nguyên nhân bằng các thiết bị như Fluke 561, Fluke 62 MAX+, Fluke 51 II và ampe kìm HVAC Fluke 902 FC.
Vì Sao Đo Nhiệt HVAC Không Nên Chỉ Nhìn Một Giá Trị?
Một hệ thống HVAC là tập hợp của nhiều quá trình truyền nhiệt, lưu thông môi chất, trao đổi nhiệt với không khí và chuyển đổi điện năng thành cơ năng. Vì vậy, một điểm đo nhiệt độ chỉ phản ánh trạng thái tại đúng vị trí đó. Giá trị thực sự nằm ở chênh lệch nhiệt độ giữa các điểm có quan hệ với nhau.
Ví dụ, nhiệt độ gió cấp cần được đặt cạnh nhiệt độ gió hồi; nhiệt độ đường hút cần được đánh giá cùng đường đẩy và điều kiện vận hành; nhiệt độ bề mặt motor, contactor hoặc đầu nối điện cần được so sánh giữa các pha hoặc với trạng thái bình thường trước đó. Khi có dữ liệu so sánh, kỹ thuật viên mới phân biệt được một thay đổi nhiệt độ có phải do tải vận hành, môi trường hay là dấu hiệu của sự cố.
Đây cũng là lý do quy trình đo nhiệt HVAC nên kết hợp giữa đo nhanh không tiếp xúc, đo tiếp xúc tại vị trí cần xác nhận và đo điện khi nghi ngờ nguyên nhân xuất phát từ dòng tải hoặc linh kiện điện.
Quy Trình Đo Nhiệt HVAC Theo Từng Điểm Kiểm Tra
1. Kiểm Tra Nhiệt Độ Gió Hồi Và Gió Cấp

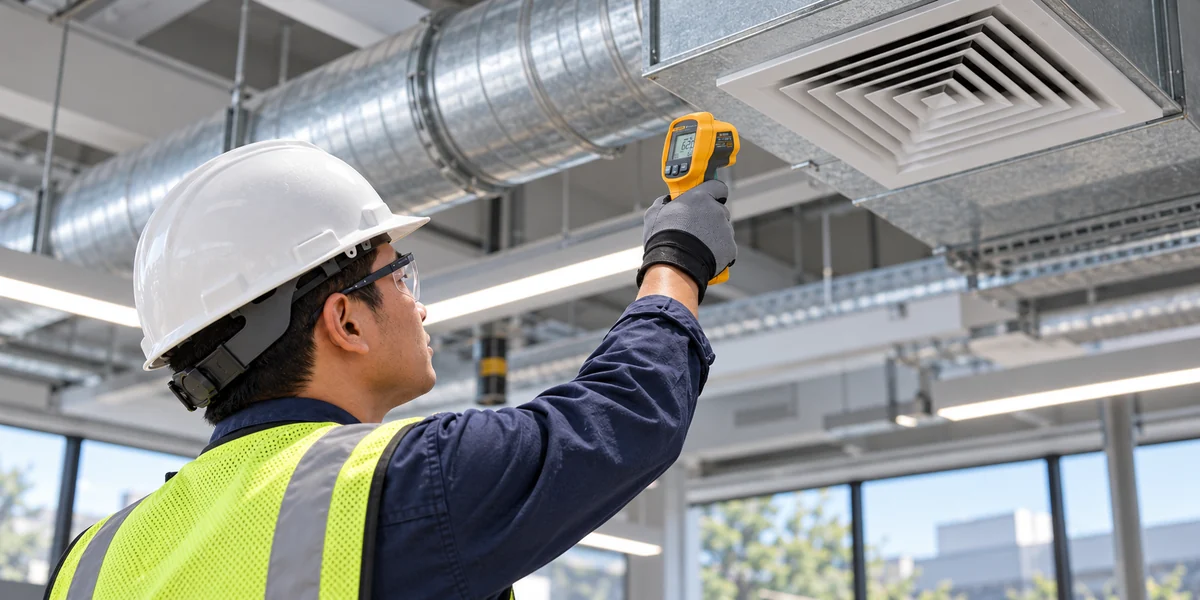

Điểm kiểm tra đầu tiên nên là nhiệt độ không khí trước và sau khu vực trao đổi nhiệt. Với hệ thống điều hòa, kỹ thuật viên có thể đo tại cửa gió hồi và cửa gió cấp để theo dõi mức thay đổi nhiệt độ của luồng khí. Nếu chênh lệch thấp bất thường, cần tiếp tục kiểm tra lưu lượng gió, tình trạng lọc, dàn lạnh, tải nhiệt phòng và chu trình lạnh thay vì vội kết luận thiếu gas.
Ở bước khảo sát nhanh, nhiệt kế hồng ngoại có thể hỗ trợ kiểm tra bề mặt cửa gió, vỏ ống gió hoặc các vị trí khó tiếp cận. Tuy nhiên, với nhiệt độ không khí, nên dùng đầu dò phù hợp và đặt đầu dò trong luồng khí để có kết quả đại diện hơn. Fluke 561 có lợi thế vì kết hợp đo hồng ngoại và đầu vào cặp nhiệt điện K-type trên cùng một thiết bị, giúp kỹ thuật viên chuyển nhanh từ bước quét tìm điểm bất thường sang bước xác nhận bằng tiếp xúc.
2. Kiểm Tra Nhiệt Độ Đường Ống Môi Chất

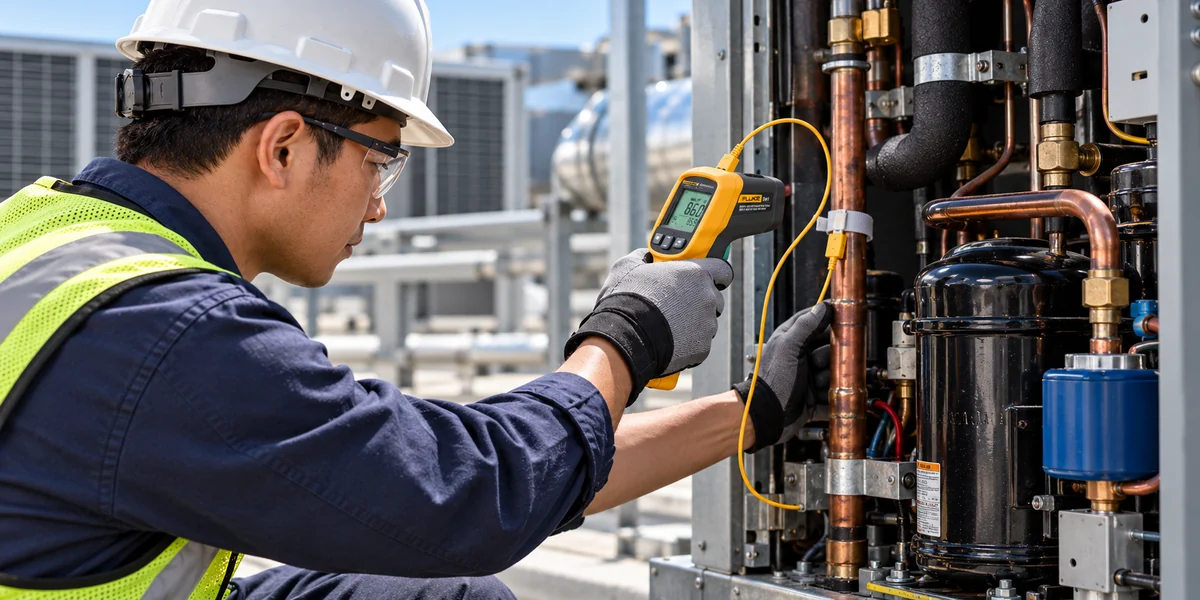

Đường ống môi chất là nhóm điểm đo rất quan trọng vì nhiệt độ bề mặt đường ống liên quan trực tiếp đến trạng thái vận hành của chu trình lạnh. Khi đo, kỹ thuật viên cần chọn vị trí có tiếp xúc tốt, tránh vùng bị ảnh hưởng mạnh bởi gió ngoài trời và đảm bảo bề mặt đo phù hợp với phương pháp sử dụng.
Nếu dùng hồng ngoại, cần lưu ý độ phát xạ của bề mặt kim loại sáng có thể làm sai lệch kết quả. Với yêu cầu xác nhận chính xác hơn, nên chuyển sang đầu dò tiếp xúc và cố định đầu dò ổn định trên đường ống. Fluke 51 II là lựa chọn phù hợp khi công việc cần theo dõi nhiệt độ tiếp xúc bằng cặp nhiệt điện, còn Fluke 561 phù hợp khi kỹ thuật viên muốn có cả hai phương thức trong một máy.
Trong thực tế bảo trì, dữ liệu nhiệt độ đường ống nên được ghi kèm thời điểm, chế độ tải và trạng thái máy nén. Việc so sánh với dữ liệu của chính thiết bị ở các lần bảo trì trước thường hữu ích hơn việc chỉ so với một con số lý thuyết cố định.
3. Quét Nhanh Máy Nén, Motor, Van Và Các Điểm Cơ Khí
Các chi tiết như thân máy nén, motor quạt, ổ trục, van và các đoạn ống gần cụm thiết bị có thể được kiểm tra nhanh bằng nhiệt kế hồng ngoại. Mục tiêu của bước này không phải là chẩn đoán ngay nguyên nhân, mà là tìm vị trí có nhiệt độ khác biệt rõ rệt so với các bộ phận tương đương hoặc so với dữ liệu nền.
Fluke 62 MAX+ phù hợp cho công việc quét nhanh tại hiện trường nhờ thiết kế nhỏ gọn, chuẩn bảo vệ IP54, khả năng chịu rơi và dải đo đến 650°C. Khi phát hiện một điểm nóng bất thường, kỹ thuật viên có thể chuyển sang phép đo tiếp xúc hoặc phép đo điện để xác minh. Cách làm này giúp rút ngắn thời gian kiểm tra trên các hệ thống có nhiều cụm thiết bị.
4. Kiểm Tra Tủ Điện Và Thành Phần Điều Khiển HVAC

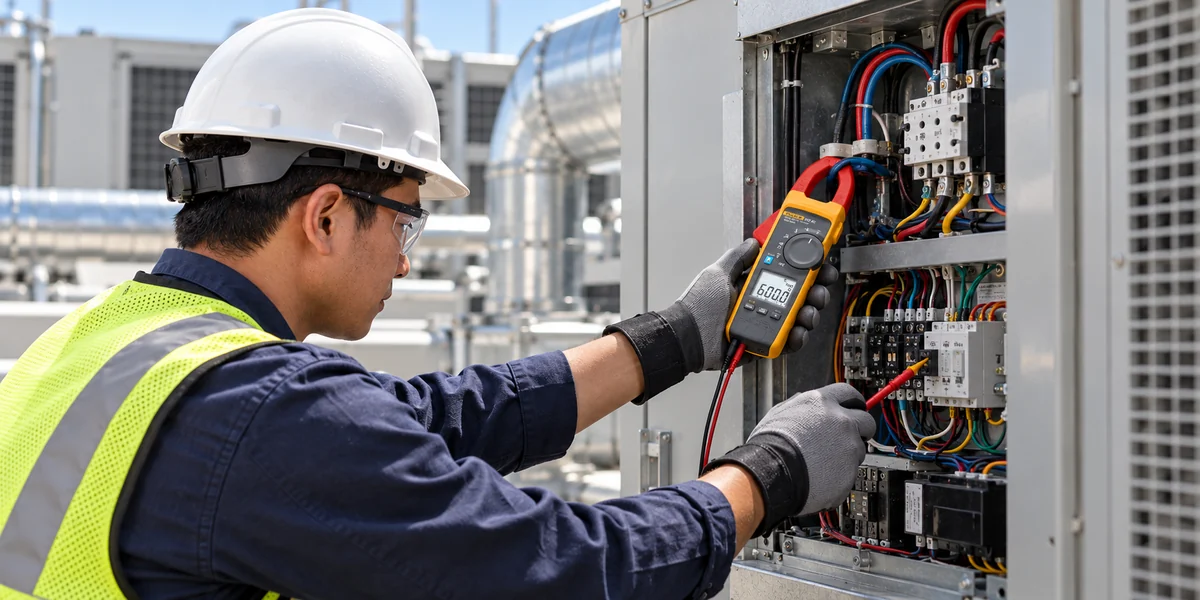

Một số sự cố nhiệt trong HVAC không bắt nguồn từ chu trình lạnh mà từ phần điện: đầu nối lỏng, contactor suy giảm, motor quá tải, tụ điện bất thường hoặc dòng điện không cân bằng. Vì vậy, sau khi phát hiện motor hoặc máy nén nóng hơn bình thường, bước tiếp theo nên là kiểm tra điện thay vì tiếp tục chỉ đo nhiệt độ.
Fluke 902 FC được thiết kế cho kỹ thuật viên HVAC với các phép đo điện quan trọng và khả năng đo nhiệt độ bằng cặp nhiệt điện K-type. Khi kết hợp dữ liệu dòng, điện áp, điện dung và nhiệt độ, kỹ thuật viên có thể đánh giá vấn đề toàn diện hơn. Đây là điểm khác biệt giữa một phép đo nhiệt đơn lẻ và một quy trình chẩn đoán HVAC hoàn chỉnh.
Chọn Thiết Bị Fluke Theo Nhiệm Vụ Đo Nhiệt HVAC
1. Fluke 561 – Thiết Bị Linh Hoạt Cho Kỹ Thuật Viên HVAC
Fluke 561 là model được Fluke định vị rõ cho HVAC vì kết hợp nhiệt kế hồng ngoại và đo tiếp xúc. Thiết bị có dải đo từ -40°C đến 550°C, tỷ lệ khoảng cách đến điểm đo 12:1 và hỗ trợ đầu dò K-type. Cấu hình này phù hợp với kỹ thuật viên cần một thiết bị duy nhất để khảo sát nhanh nhiều vị trí rồi xác nhận tại những điểm quan trọng.
Trong một ca bảo trì, Fluke 561 có thể được dùng để quét cửa gió, vỏ ống, thân thiết bị, sau đó chuyển sang đầu dò tiếp xúc để đo đường ống hoặc điểm cần độ ổn định cao hơn. Đây là cách sử dụng phù hợp với mục tiêu rút ngắn thời gian mà vẫn giữ được khả năng kiểm chứng.
2. Fluke 62 MAX+ – Quét Nhanh Điểm Nóng Và Bề Mặt
Fluke 62 MAX+ thích hợp khi nhiệm vụ chính là kiểm tra nhanh bề mặt. Theo thông số của hãng, thiết bị đo từ -30°C đến 650°C, tỷ lệ D:S 12:1, có chuẩn IP54 và thiết kế chịu rơi 3 m. Trong HVAC, thiết bị có thể dùng để rà soát motor, máy nén, bề mặt ống gió, van, bộ trao đổi nhiệt và các chi tiết cơ khí trước khi thực hiện phép đo xác nhận sâu hơn.
Điểm cần nhớ là nhiệt kế hồng ngoại đo nhiệt độ bề mặt trong vùng đo, không phải nhiệt độ không khí hoặc nhiệt độ bên trong môi chất. Do đó, việc lựa chọn vị trí đo, khoảng cách và đặc tính bề mặt vẫn quyết định chất lượng dữ liệu.

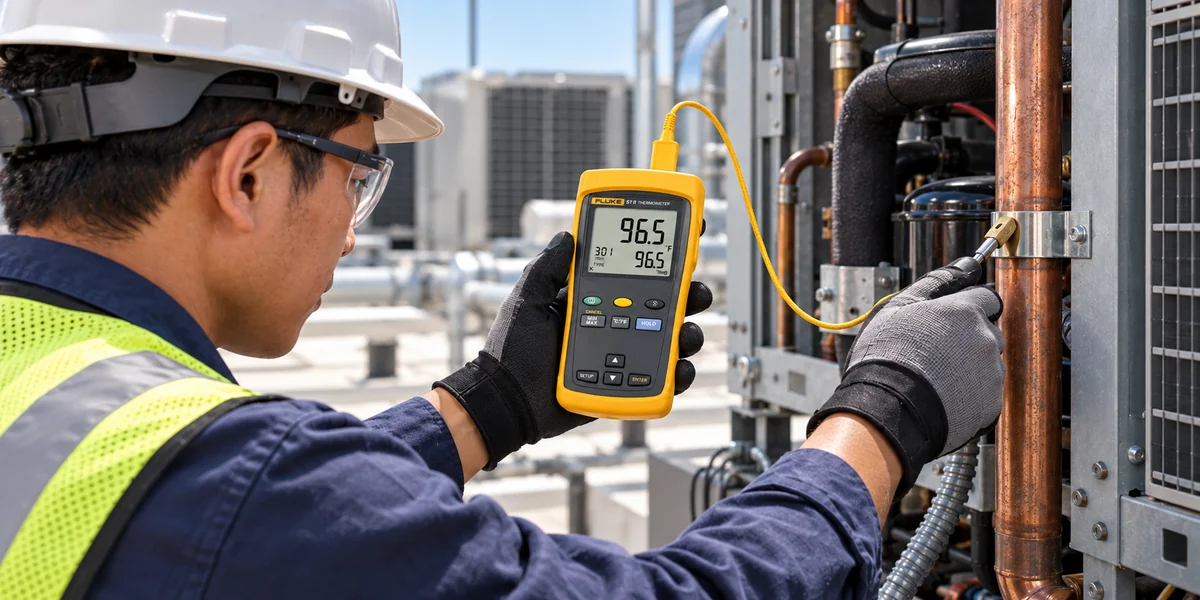

3. Fluke 51 II – Khi Cần Ưu Tiên Đo Tiếp Xúc
Fluke 51 II là nhiệt kế kỹ thuật số một kênh sử dụng cặp nhiệt điện, phù hợp khi công việc cần đo tiếp xúc ổn định và tập trung vào nhiệt độ thay vì quét nhanh nhiều bề mặt. Thiết bị hỗ trợ các chức năng MIN, MAX và AVG cùng bù sai số đầu dò, hữu ích khi theo dõi nhiệt độ tại một điểm trong khoảng thời gian nhất định.
Trong quy trình HVAC, Fluke 51 II có thể đảm nhiệm các phép đo xác nhận trên đường ống, luồng khí với đầu dò phù hợp hoặc các vị trí cần theo dõi biến thiên nhiệt độ lâu hơn.
4. Fluke 902 FC – Khi Nhiệt Độ Cần Được Đối Chiếu Với Thông Số Điện
Nếu mục tiêu là chẩn đoán hệ thống HVAC chứ không chỉ đo nhiệt độ, Fluke 902 FC là công cụ đáng chú ý vì tích hợp đo điện và đo nhiệt độ. Thiết bị có thể hỗ trợ kỹ thuật viên kiểm tra dòng, điện áp, điện trở, điện dung và nhiệt độ, qua đó liên hệ hiện tượng nóng bất thường với tải điện hoặc thành phần điều khiển.
Ví dụ, khi motor quạt có nhiệt độ cao, việc đồng thời kiểm tra dòng tải giúp phân biệt khả năng quá tải điện với vấn đề trao đổi nhiệt hoặc cơ khí. Với hệ thống điều khiển HVAC, dữ liệu điện và nhiệt thường cần được đọc cùng nhau mới đủ cơ sở để đưa ra quyết định bảo trì.
Một Quy Trình Thực Địa Gọn: Quét – So Sánh – Xác Nhận – Đối Chiếu Điện
Để tránh đo lan man, kỹ thuật viên có thể chuẩn hóa công việc thành bốn bước. Bước một là quét nhanh các điểm có khả năng bất thường bằng phương pháp không tiếp xúc. Bước hai là so sánh giữa các điểm tương đương hoặc giữa đầu vào và đầu ra. Bước ba là xác nhận bằng đầu dò tiếp xúc tại những vị trí có giá trị chẩn đoán cao. Bước bốn là đối chiếu thông số điện nếu nhiệt độ bất thường liên quan đến motor, máy nén, relay, contactor hoặc bộ điều khiển.
Cách làm này giúp giảm số phép đo không cần thiết và tạo ra chuỗi dữ liệu có quan hệ. Quan trọng hơn, nó khiến báo cáo bảo trì dễ hiểu: không chỉ ghi ‘nhiệt độ cao’, mà có thể ghi rõ vị trí, mức chênh lệch, điều kiện tải và thông số điện đi kèm.
Những Sai Lầm Thường Gặp Khi Đo Nhiệt HVAC
1. Dùng Nhiệt Kế Hồng Ngoại Để Kết Luận Nhiệt Độ Không Khí
Nhiệt kế hồng ngoại nhận bức xạ từ bề mặt vật thể trong vùng đo. Nó không trực tiếp đo nhiệt độ của luồng không khí. Nếu cần đánh giá nhiệt độ gió cấp hoặc gió hồi, hãy sử dụng đầu dò phù hợp trong luồng khí.
2. Đo Trên Bề Mặt Kim Loại Sáng Mà Không Xem Xét Độ Phát Xạ
Các bề mặt kim loại sáng, phản xạ mạnh có thể gây sai số đáng kể với phép đo hồng ngoại. Trong trường hợp cần dữ liệu đáng tin cậy, nên dùng phương pháp tiếp xúc hoặc tạo bề mặt đo có độ phát xạ phù hợp theo quy trình kỹ thuật của đơn vị.
3. Không Ghi Lại Điều Kiện Vận Hành Khi So Sánh Dữ Liệu
Nhiệt độ có thể thay đổi theo tải, nhiệt độ môi trường, tốc độ quạt và chế độ vận hành. So sánh hai giá trị ở hai điều kiện khác nhau có thể dẫn tới kết luận sai. Mỗi lần đo nên ghi kèm trạng thái hệ thống và thời điểm đo.
4. Phát Hiện Điểm Nóng Nhưng Không Kiểm Tra Nguyên Nhân Điện
Nhiều điểm nóng ở motor, đầu nối hoặc thiết bị đóng cắt liên quan trực tiếp đến dòng tải hoặc tiếp xúc điện. Vì vậy, khi nhiệt độ bất thường xuất hiện ở phần điện, cần tiếp tục đo dòng, điện áp hoặc điện trở thay vì chỉ lặp lại phép đo nhiệt.
Khi Nào Nên Nâng Cấp Từ Nhiệt Kế Điểm Sang Camera Nhiệt?
Nhiệt kế hồng ngoại rất hiệu quả khi kỹ thuật viên biết trước vị trí cần kiểm tra. Tuy nhiên, với tủ điện lớn, cụm thiết bị dày đặc hoặc khu vực có nhiều điểm cần so sánh, camera nhiệt giúp quan sát phân bố nhiệt trên toàn vùng nhanh hơn. Camera nhiệt không thay thế hoàn toàn phép đo điểm; nó mở rộng khả năng tìm kiếm bất thường và lưu ảnh phục vụ báo cáo.
Trong hệ sinh thái Fluke, kỹ thuật viên có thể bắt đầu bằng nhiệt kế điểm cho công việc kiểm tra định kỳ và chuyển sang camera nhiệt khi yêu cầu khảo sát diện rộng, lưu bằng chứng ảnh hoặc phân tích nhiều vùng nhiệt cùng lúc. Việc lựa chọn nên dựa trên quy mô hệ thống và mục tiêu chẩn đoán, không chỉ dựa trên dải nhiệt độ.
