Trong hệ thống năng lượng mặt trời, đường cong I-V (Current-Voltage Curve) là “chữ ký” thể hiện hiệu suất hoạt động của mô-đun PV. Phân tích đúng đường cong I-V giúp kỹ sư nhanh chóng phát hiện lỗi, đánh giá suy giảm hiệu suất, và tối ưu hóa sản lượng điện năng. Với thiết bị Fluke Solmetric PVA-1500, việc đo và so sánh đường cong I-V trở nên chính xác, an toàn và nhanh chóng hơn bao giờ hết.
Bài viết dưới đây do Fluke Việt Nam (flukevn.com) biên soạn sẽ hướng dẫn chi tiết cách thực hiện và hiểu kết quả I-V Curve trong hệ thống PV chuyên nghiệp.
🟧 I-V Curve Là Gì Và Tại Sao Cần Phân Tích?
Đường cong I-V biểu diễn mối quan hệ giữa dòng điện (I) và điện áp (V) của mô-đun hoặc chuỗi PV.
Khi điều kiện bức xạ và nhiệt độ thay đổi, hình dạng của đường cong I-V cũng thay đổi theo.
Việc so sánh đường cong đo được với đường cong chuẩn (theo datasheet) cho phép kỹ sư:
- Phát hiện lỗi mô-đun, diode, kết nối, hoặc dây dẫn.
- Đánh giá suy giảm công suất theo thời gian.
- Kiểm tra hiệu suất theo điều kiện thực tế.

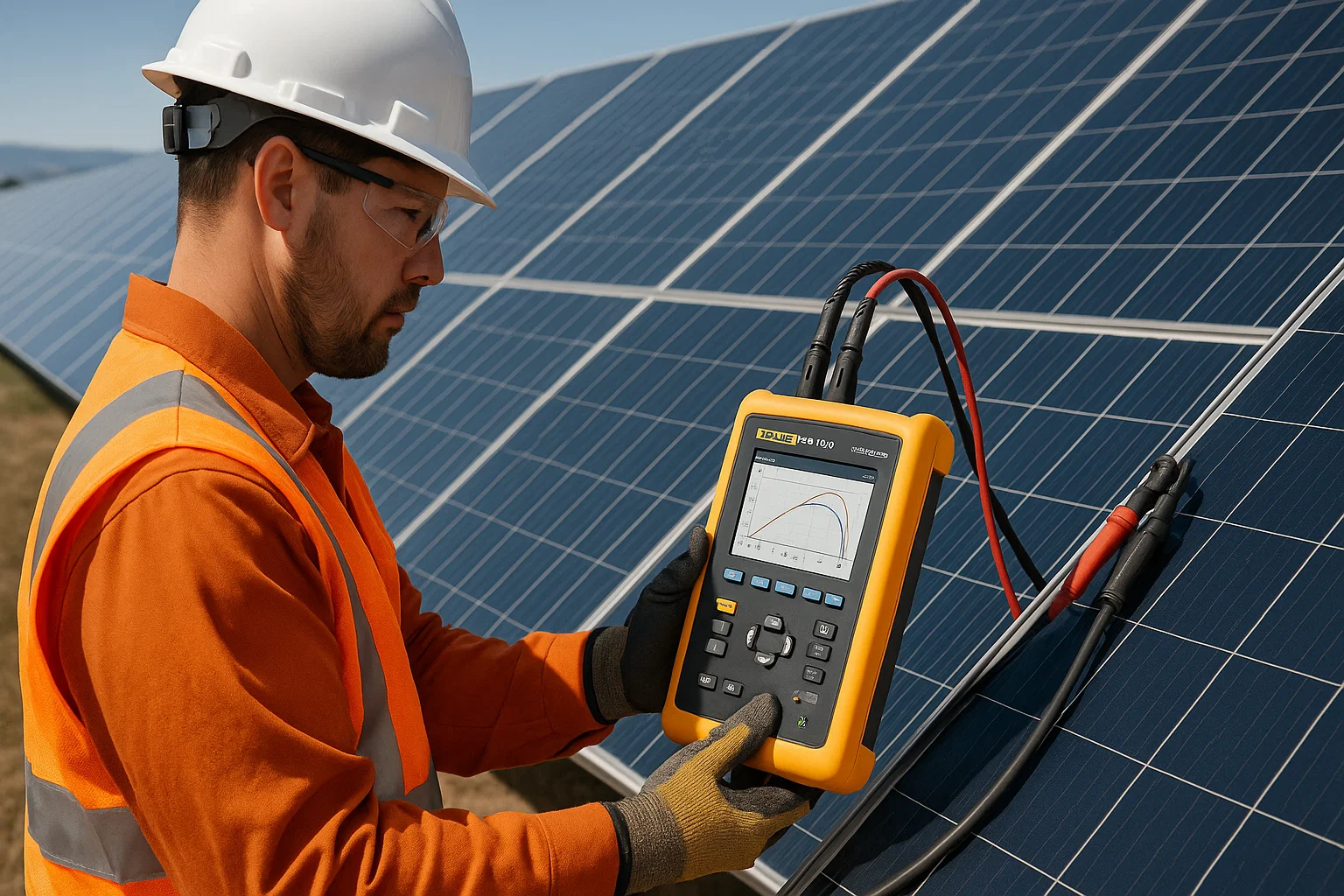

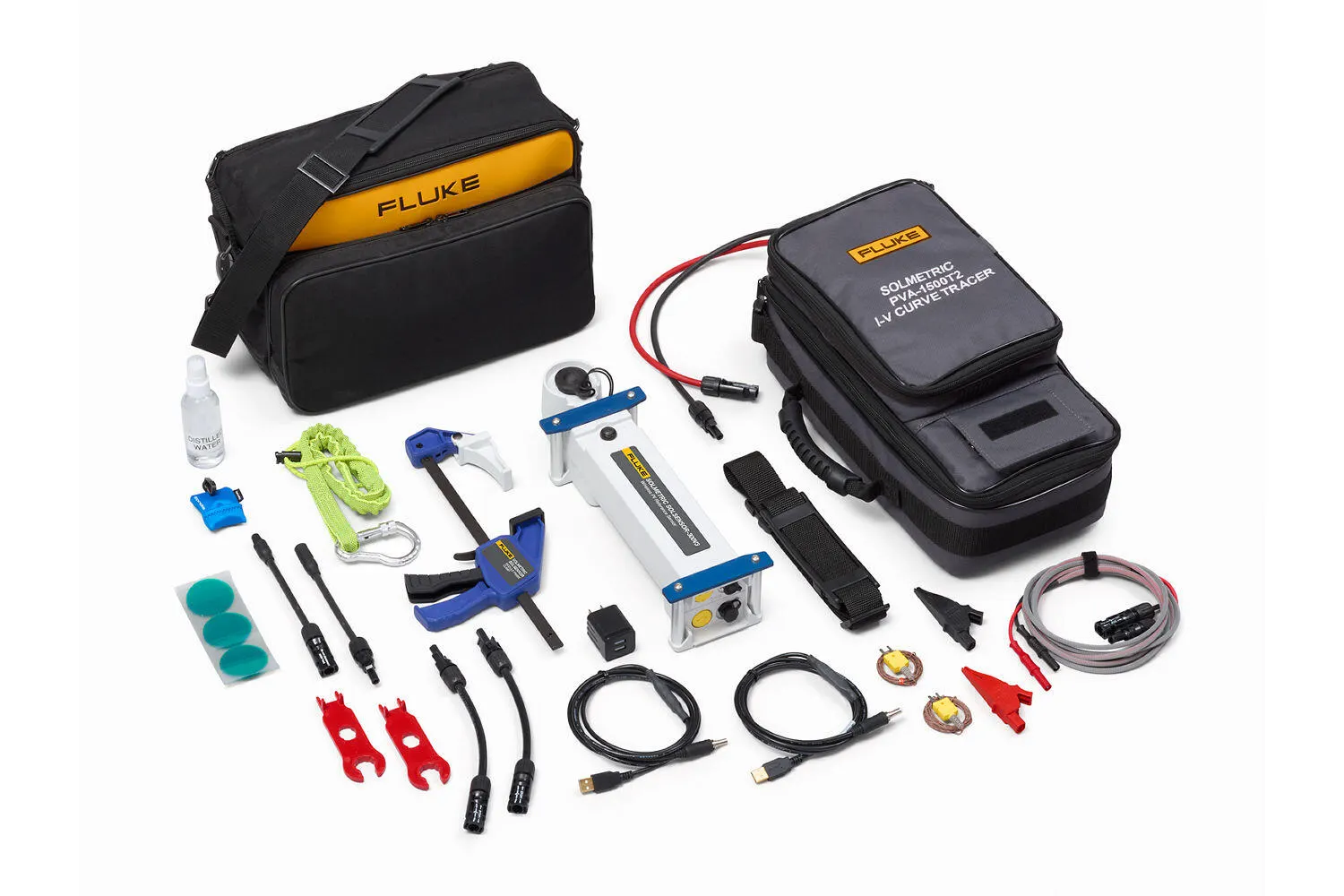

👉 Bộ Đo Hiệu Suất Hệ Thống Điện Mặt Trờ Fluke Solmetric PVA-1500 giúp tự động ghi toàn bộ các điểm I-V và so sánh với mô hình tiêu chuẩn, hỗ trợ phân tích nhanh và chính xác hơn.
🟧 Nguyên Nhân Khiến Hệ Thống Pv Suy Giảm Hiệu Suất
Sau nhiều năm hoạt động, các mảng PV có thể giảm công suất đầu ra do nhiều yếu tố:
| Nguyên nhân dự kiến | Nguyên nhân bất ngờ |
| Bám bụi (soiling) | Hỏng diode bypass |
| Lão hóa tự nhiên | Mô-đun nứt vỡ |
| Giảm bức xạ mặt trời | Hư hỏng dây dẫn, mối nối |
| Sai số phép đo | Lỗi trong hộp kết nối (combiner box) |
Thiết bị ghi đường cong I-V như Fluke Solmetric PVA-1500 có thể xác định các dấu hiệu bất thường này, giúp kỹ sư phân tích nhanh nguyên nhân gây suy giảm hiệu suất.
🟧 Lưu Ý An Toàn Khi Đo Đường Cong I-V
🟨 Tuân Thủ Tiêu Chuẩn Nfpa 70e
Khi đo điện trong hệ thống PV, an toàn luôn là yếu tố hàng đầu.
Người đo cần:
- Hiểu rõ sơ đồ mạch PV.
- Dùng thiết bị được xếp hạng CAT III hoặc CAT IV.
- Tuân thủ chuẩn NFPA 70E để tránh rủi ro hồ quang điện.
Fluke Solmetric PVA-1500 giúp nâng cao an toàn vì cho phép đo mà không cần mạch hoạt động dưới tải inverter – hạn chế nguy cơ điện giật.

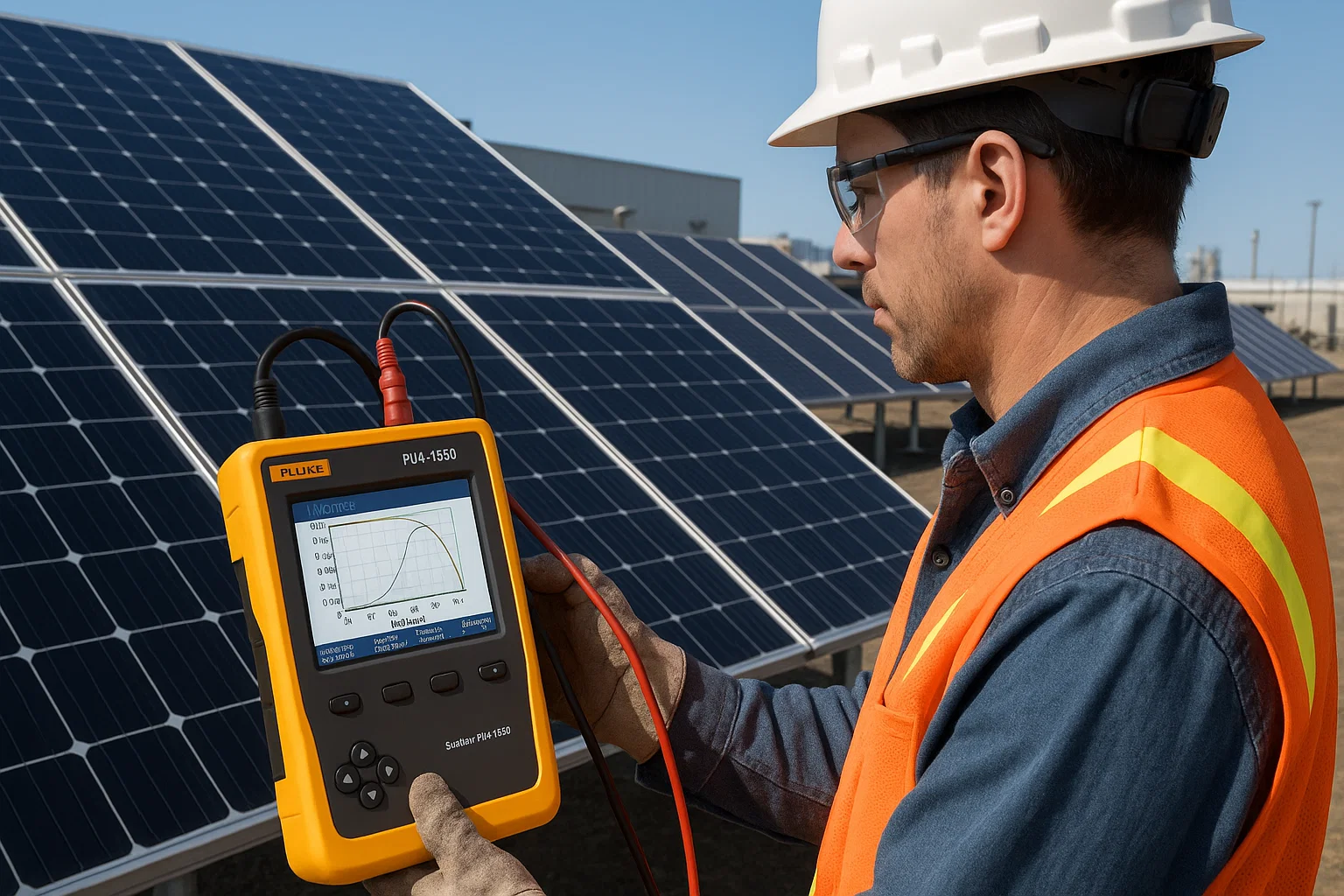

🟧 Quy Trình Kiểm Tra Đường Cong I-V
🟨 Thiết Lập Đo
Trong hệ thống PV thương mại, việc ghi đường cong thường thực hiện tại combiner box đã được cách ly.
Nếu hệ thống giám sát phát hiện khu vực hoạt động kém, kỹ sư sẽ:
- Cách ly khu vực nghi ngờ.
- Gắn cảm biến bức xạ (irradiance sensor) trên cùng mặt phẳng mảng PV.
- Gắn cảm biến nhiệt độ phía sau mô-đun.
- Đo từng chuỗi PV (10–15 giây mỗi chuỗi).
- Lưu và phân tích dữ liệu qua phần mềm Fluke.
🟨 Xác Định Hiệu Suất Bình Thường
Trước khi đo, người vận hành cần khai báo:
- Loại mô-đun PV.
- Số lượng mắc nối tiếp / song song.
Phần mềm của PVA-1500 sẽ tự động tính toán các thông số tiêu chuẩn:
Isc, Voc, Imp, Vmp, Pmp, đồng thời hiệu chỉnh theo bức xạ và nhiệt độ thực tế.

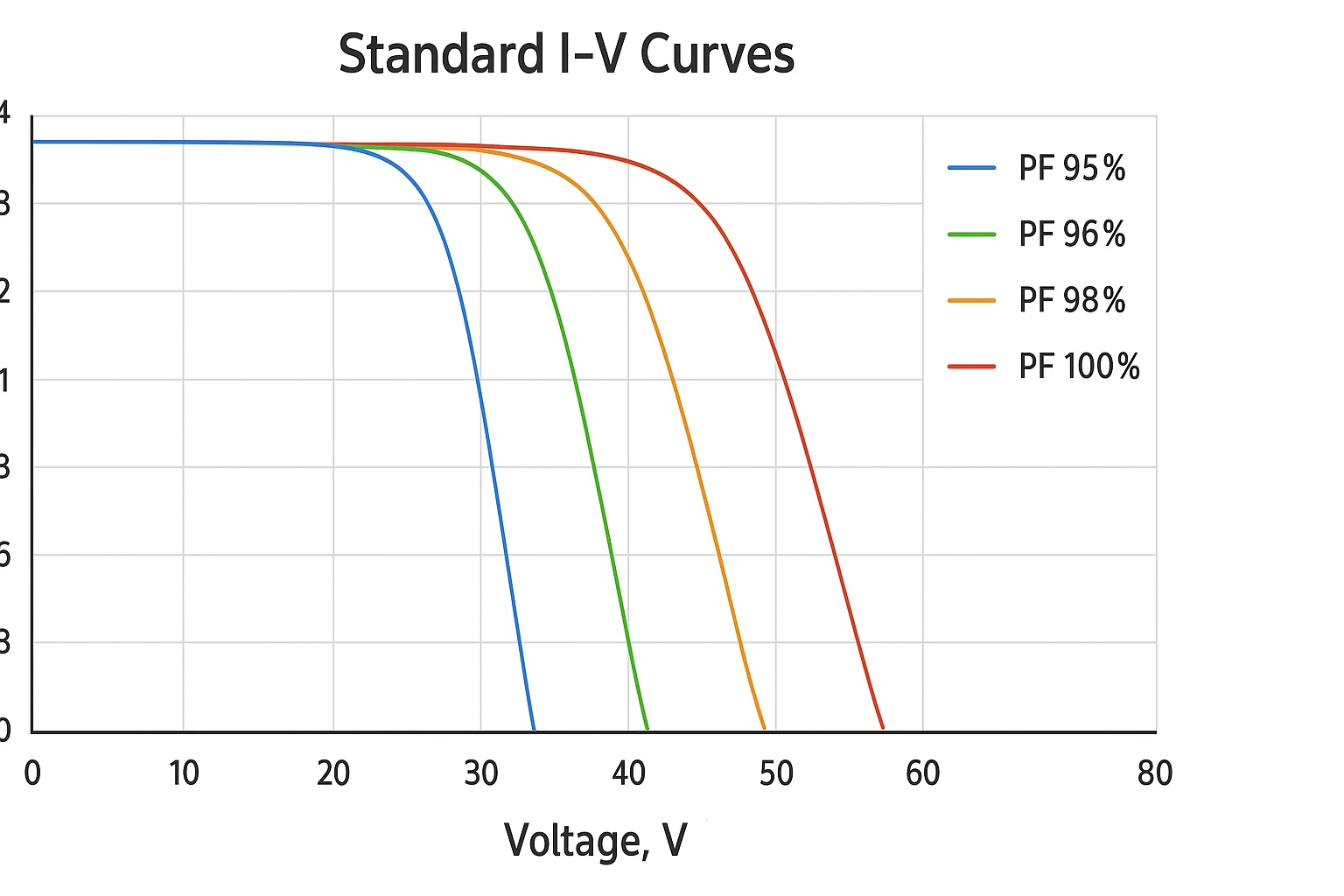

Khi hiệu suất bình thường, đường cong I-V có hình dạng trơn, đỉnh rõ, và PF (Performance Factor) nằm trong khoảng 90–100%.
Công thức tính:
PF = (Measured PMP ÷ Predicted PMP) × 100

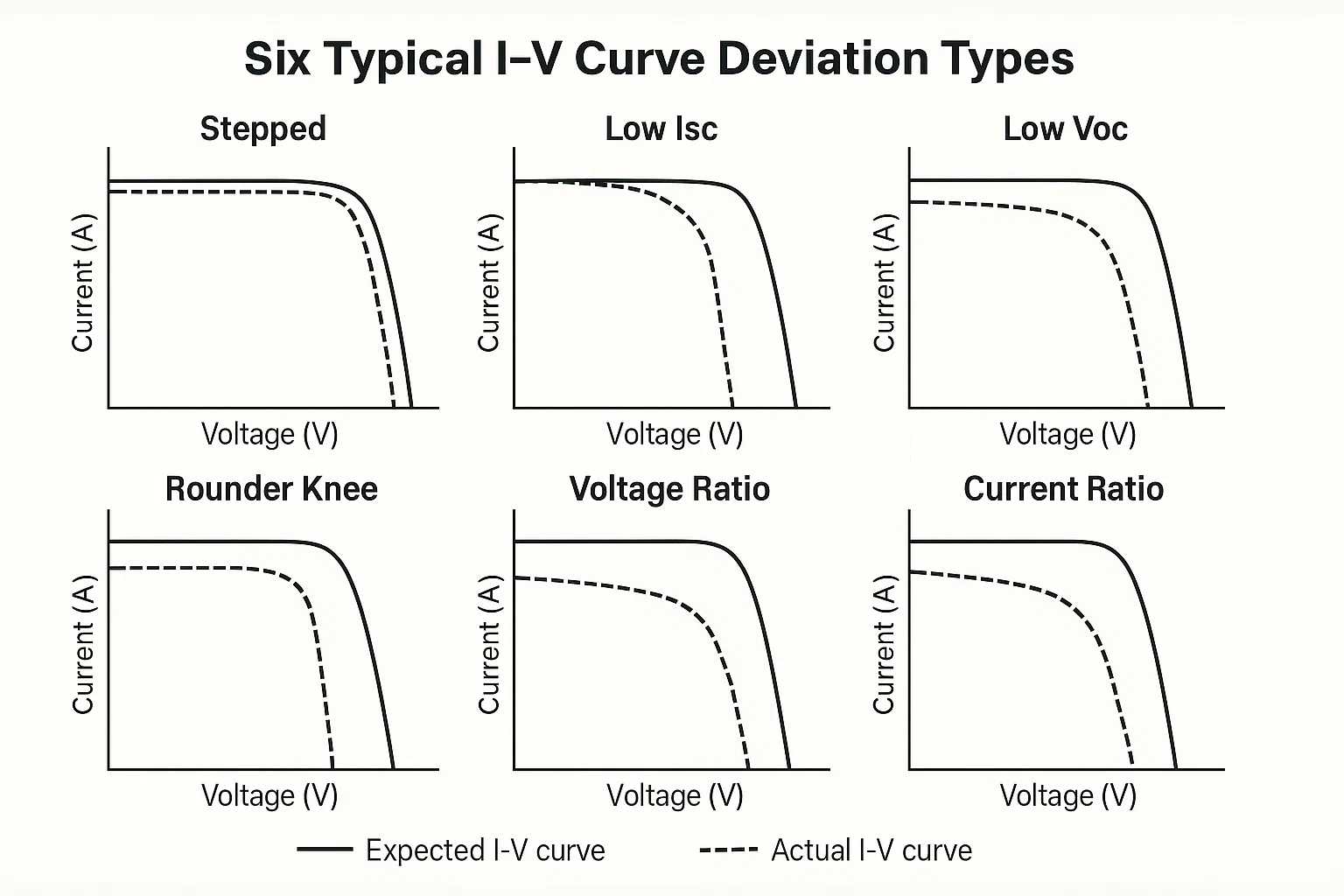

🟧 Sáu Dạng Sai Lệch Đường Cong I-V Phổ Biến
| Dạng sai lệch | Dấu hiệu nhận biết | Nguyên nhân |
| 1. Đường cong bậc thang | Có nấc hoặc gãy khúc | Diode bypass kích hoạt, bóng râm, cell yếu |
| 2. Dòng ngắn mạch thấp (Low Isc) | Giảm chiều cao đường cong | Bóng râm, sai đo bức xạ, mô-đun lỗi |
| 3. Điện áp hở mạch thấp (Low Voc) | Giảm chiều rộng đường cong | Sai số nhiệt độ cell, bóng râm |
| 4. Đỉnh cong tròn (Rounder knee) | Đỉnh bo tròn hơn | Lão hóa cell, hiệu ứng khuếch tán dòng |
| 5. Tỷ số điện áp thấp | Dốc thẳng đứng thấp hơn chuẩn | Hỏng cell, mất cân bằng điện áp |
| 6. Tỷ số dòng điện thấp | Dốc ngang cao hơn chuẩn | Bóng râm, bụi bẩn, sai số đo irradiance |
🟧 Lợi Ích Khi Sử Dụng Thiết Bị Ghi Đường Cong I-V Fluke
🟨 Phân Tích Chi Tiết Và Lưu Dữ Liệu Tự Động
- Ghi toàn bộ các điểm dòng–áp trong vài giây.
- So sánh với đường cong chuẩn theo datasheet mô-đun.
- Lưu dữ liệu điện tử để theo dõi hiệu suất dài hạn.
🟨 Giảm Thời Gian Kiểm Tra Và Nâng Cao Độ Chính Xác
Thiết bị Fluke tự động hiệu chỉnh theo nhiệt độ, bức xạ thực tế – giúp kỹ sư loại bỏ sai số môi trường và tăng hiệu quả chẩn đoán.
🟨 Đảm Bảo An Toàn Tối Đa
Không cần để mạch PV hoạt động dưới tải, giảm nguy cơ phóng điện và hồ quang.
Thiết bị đạt chuẩn CAT III / CAT IV, an toàn cho hệ thống công nghiệp và thương mại.
🟧 Kết Luận – Tối Ưu Hiệu Suất Pv Với Fluke Solmetric Pva-1500
Phân tích đường cong I-V là bước quan trọng nhất trong quy trình bảo trì và kiểm định hệ thống điện mặt trời.
Với Fluke Solmetric PVA-1500, kỹ sư có thể:
- Chẩn đoán nhanh lỗi phần cứng như diode, cell, hoặc dây dẫn.
- Theo dõi hiệu suất mô-đun theo thời gian.
- Đảm bảo an toàn khi đo và phân tích hệ thống PV quy mô lớn.
✅ Tại Fluke Việt Nam – flukevn.com, chúng tôi cung cấp thiết bị đo và phân tích I-V curve Fluke chính hãng, giúp bạn đánh giá hiệu suất hệ thống PV một cách chính xác, nhanh chóng và an toàn nhất.
