Tại Fluke Việt Nam – flukevn.com, chúng tôi hiểu rằng trong lĩnh vực sản xuất ô tô, kỹ thuật chính xác, tự động hóa và quy trình kiểm soát chất lượng nghiêm ngặt không còn là lựa chọn – mà là yêu cầu bắt buộc. Khi xe ngày càng phức tạp với động cơ điện, tính năng an toàn tiên tiến và yêu cầu hiệu suất cao, việc đảm bảo mỗi linh kiện đạt tiêu chuẩn khắt khe về độ tin cậy và hiệu quả vận hành trở nên vô cùng quan trọng.
Một trong những yếu tố then chốt trong kiểm soát chất lượng là đánh giá độ kín (leak tightness) và kết cấu của các bộ phận như:
- Cửa kính và cửa xe
- Khoang pin xe điện (EV)
- Hộp cầu trục sau xe tải

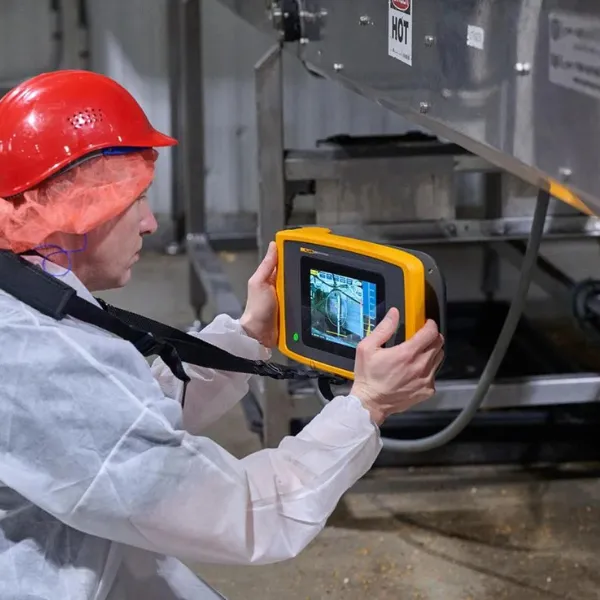

Công nghệ hình ảnh âm học (acoustic imaging) kết hợp với thiết bị phát âm Fluke SB140 Sound Beacon và camera âm học Fluke ii905/ii915 đang tạo ra bước đột phá trong kiểm tra rò rỉ, thay thế phương pháp truyền thống vốn chậm, thiếu chính xác và phụ thuộc nhiều vào con người.
Mục Tiêu Kiểm Tra Và Vai Trò Của Kết Cấu Trong Sản Xuất Ô Tô

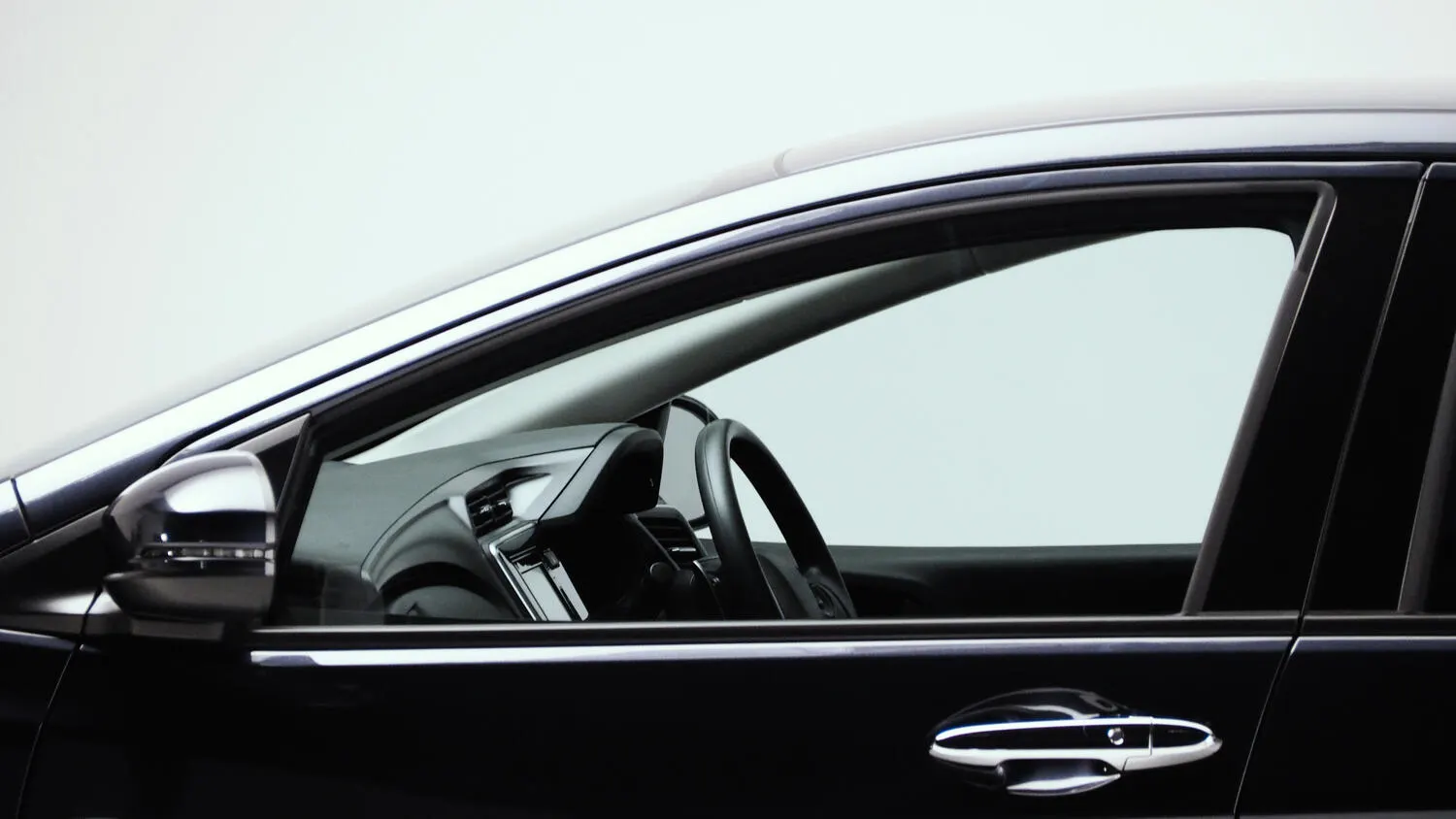

Cửa Kính Và Cửa Xe
Đảm bảo độ kín của cửa xe và cửa kính là yếu tố thiết yếu để:
- Tăng sự thoải mái trong cabin
- Giảm tiếng gió
- Ngăn nước xâm nhập
Các phương pháp truyền thống như: buồng phun nước, hút chân không hoặc đo suy áp thường chậm và không xác định chính xác vị trí rò.
Công nghệ siêu âm kết hợp SB140 Sound Beacon + Fluke ii905 giúp hiển thị trực tiếp và chính xác đường rò, tăng tốc độ và độ tin cậy trong kiểm tra.

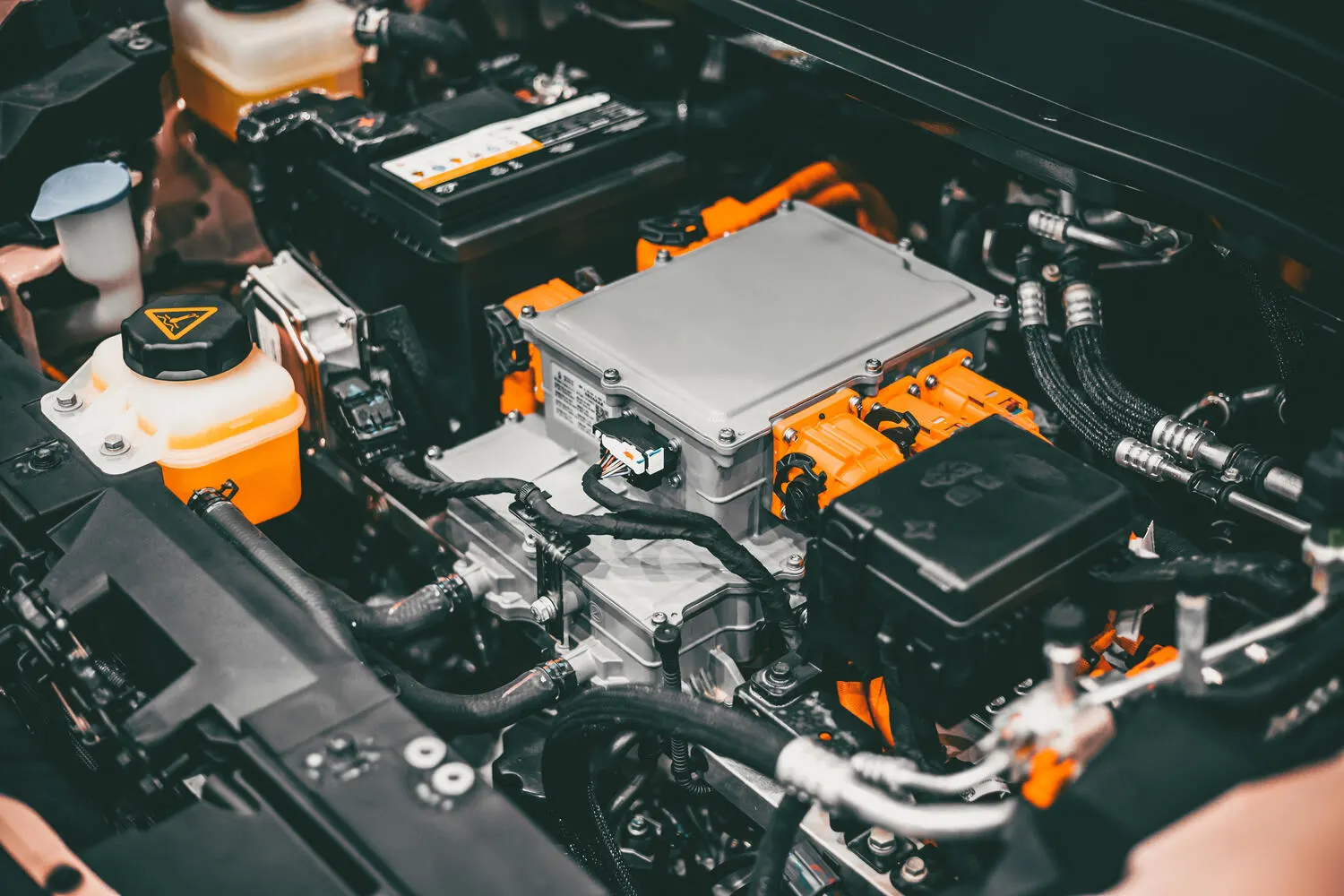

Khoang Pin Xe Điện (EV)
Khoang pin EV cần được niêm kín hoàn toàn, đáp ứng tiêu chuẩn IP67 hoặc cao hơn để chống bụi và nước. Nếu rò rỉ xảy ra, có thể dẫn đến:
- Chập điện
- Quá nhiệt hoặc cháy nổ
Trong khi các phương pháp như kiểm tra khí helium hoặc ngâm nước vẫn phổ biến, thì chúng tốn thời gian, cần thiết bị chuyên dụng và có nguy cơ ảnh hưởng đến linh kiện.
Giải pháp âm học không xâm lấn là lựa chọn lý tưởng để kiểm tra trong các cụm linh kiện nhạy cảm hoặc không thể gia áp.

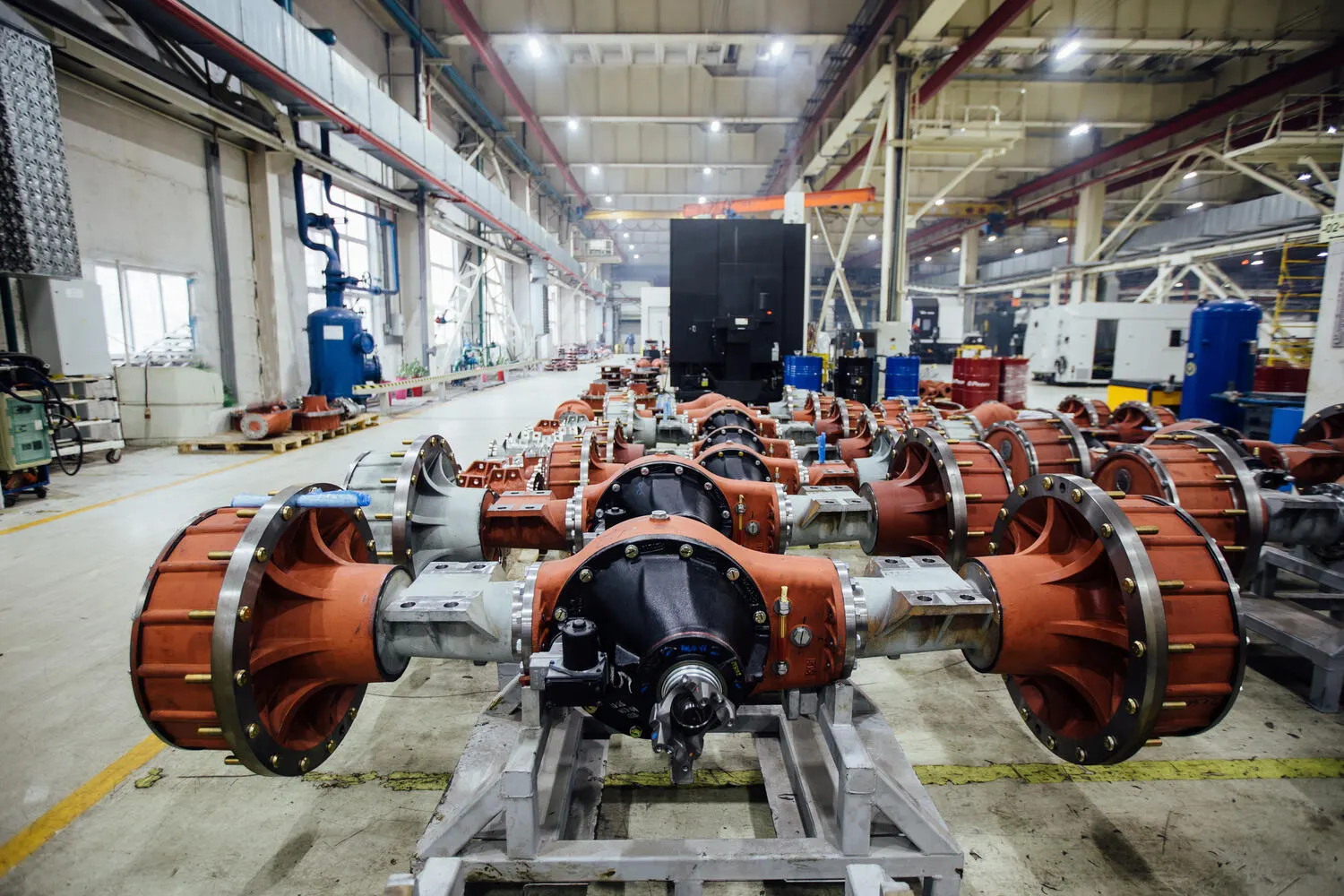

Hộp Cầu Trục Sau Xe Tải
Cầu xe và hộp vi sai phải đảm bảo:
- Giữ dầu bôi trơn
- Không bị bụi, nước xâm nhập
Việc phát hiện rò rỉ thủ công thường tốn thời gian và phức tạp do cấu trúc nhiều lớp. Một số phương pháp cũ như: bọt xà phòng, khí truy vết, hoặc kiểm tra áp suất đều không hiệu quả cao.
Giải pháp: đặt SB140 trong khoang kín, sau đó dùng camera âm học để quét → hiển thị điểm rò trên màn hình nhanh chóng, dễ dàng.
Vai Trò Của Công Nghệ Siêu Âm Trong Sản Xuất Ô Tô

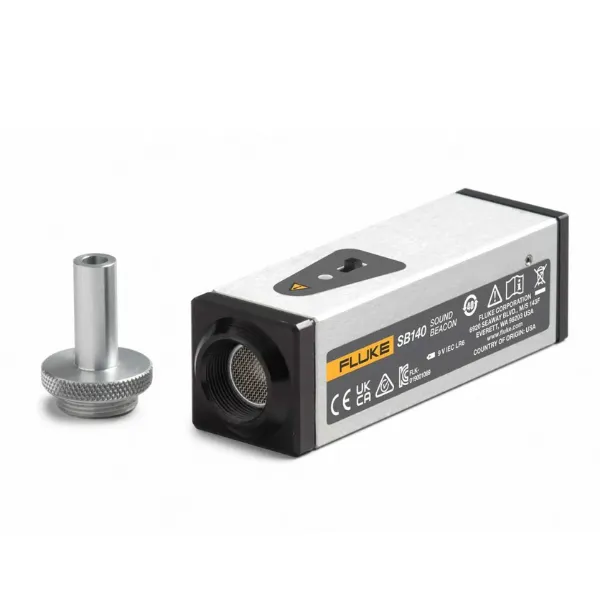

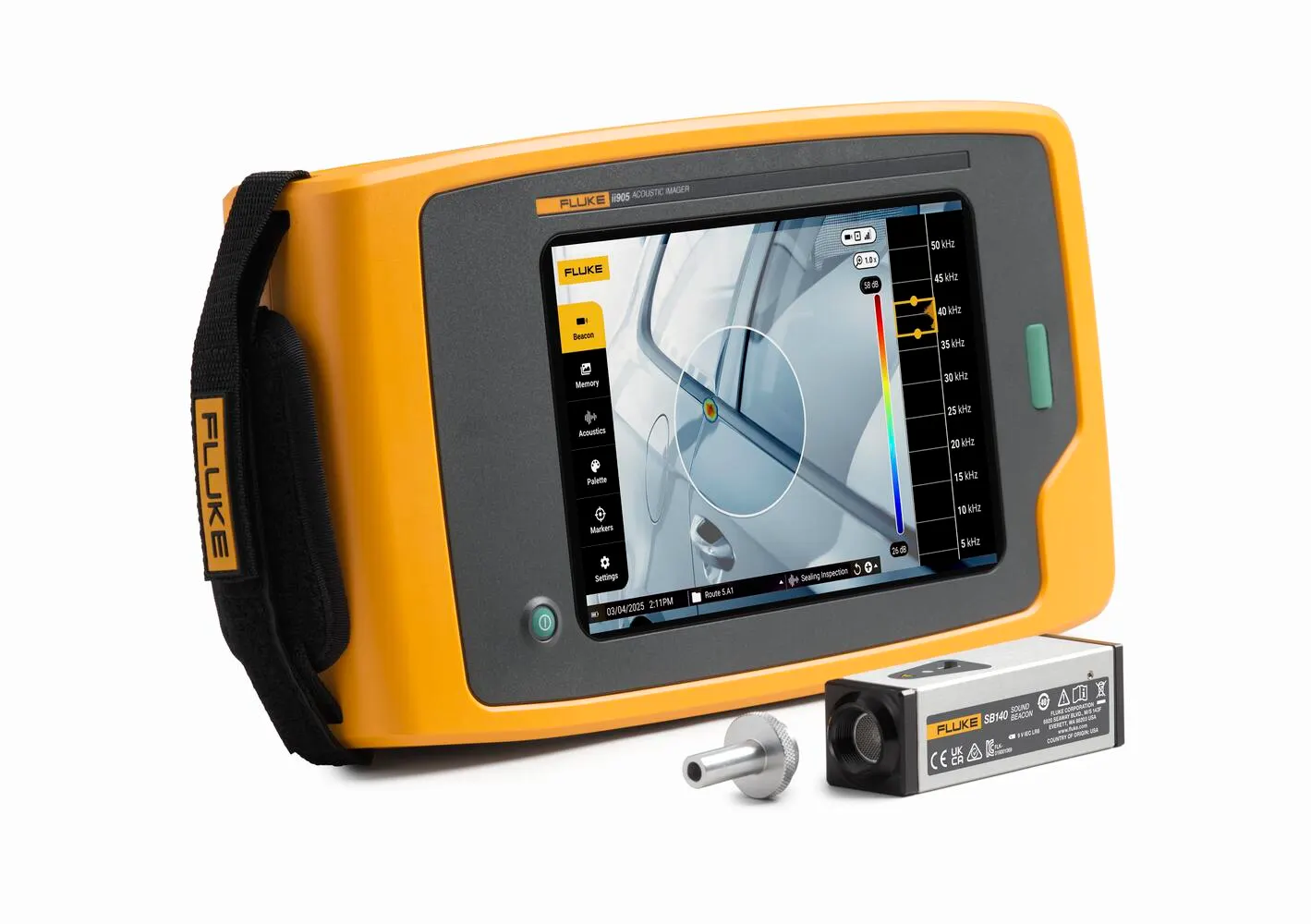

Fluke SB140 Sound Beacon phát tín hiệu siêu âm liên tục khoảng 40 kHz. Khi được đặt vào khoang kín, sóng siêu âm sẽ tìm đường thoát thấp nhất (rò rỉ). Khi dùng Fluke ii905/ii915 ở chế độ Beacon Mode, người kiểm tra:
- Quét bên ngoài bề mặt linh kiện
- Hình ảnh rò rỉ được hiển thị rõ ràng ngay trên màn hình, chồng lên hình ảnh thực tế
- Bộ lọc tập trung 40 kHz giúp loại bỏ tạp âm nền
✅ Ưu Điểm Vượt Trội:
- Rút ngắn thời gian kiểm tra
- Không cần tạo chênh áp
- Phù hợp với các hệ thống mỏng, dễ vỡ hoặc không thể nạp áp suất
So Sánh Các Phương Pháp Kiểm Tra Rò Rỉ
| Phương pháp | Cần áp suất | Xác định rò rỉ | Thời gian | Độ nhạy | Độ phức tạp |
| Buồng phun nước | ❌ | Gián tiếp | Lâu | Thấp | Rất cao |
| Đo suy áp | ✅ | Không trực tiếp | Lâu | Trung bình | Trung bình |
| Khí helium | ✅ | Gián tiếp | Lâu | Trung bình | Rất cao |
| Bọt xà phòng | ✅ | Thủ công | Lâu | Thấp | Thấp |
| Hình ảnh âm học (SB140) | ❌ | ✅ Trực quan | Nhanh | Cao | Thấp |
Tuân Thủ Tiêu Chuẩn Và Yêu Cầu Chất Lượng
Các nhà sản xuất ô tô cần đáp ứng nhiều tiêu chuẩn quốc tế:
- IP67/IP68: Khoang pin chống bụi, nước
- IATF 16949: Quản lý chất lượng ngành ô tô
- IEC 60529: Định nghĩa mã IP bảo vệ vỏ bọc
Việc dùng thiết bị âm học giúp:
- Đạt chuẩn mà không làm hỏng linh kiện (kiểm tra không phá hủy)
- Giảm thời gian xác minh chất lượng
Trường Hợp Thực Tế: Tối Ưu Hóa Kiểm Tra Cuối Dây Chuyền EV
Một hãng xe điện cỡ trung gặp khó khăn khi dùng phương pháp kiểm tra rò rỉ bằng áp suất cho khoang pin:
- Quy trình mất thời gian, yêu cầu buồng đặc biệt
- Không linh hoạt trong sản xuất
Sau Khi Ứng Dụng Fluke SB140 + Fluke II905, Hãng:
- Giảm 60% thời gian kiểm tra
- Kiểm tra hoàn tất trong vài phút
- Xác định và sửa lỗi rò rỉ trước khi lắp ráp cuối → giảm phế phẩm, tiết kiệm nhân công
Kết Luận
Trong kỷ nguyên yêu cầu chất lượng ngày càng khắt khe, công nghệ hình ảnh âm học bằng siêu âm như Fluke SB140 Sound Beacon kết hợp với Fluke ii905/ii915 là giải pháp hiện đại, chính xác và nhanh chóng.
Từ cabin, pin EV đến hệ thống truyền động, phương pháp này giúp rút ngắn thời gian kiểm tra, nâng cao hiệu quả và không cần thiết bị chuyên dụng cồng kềnh.
