Tài liệu sau được giới thiệu bởi Fluke Việt Nam (flukevn.com), tập trung vào cách sử dụng camera sóng âm (đặc biệt là camera sóng âm Fluke ii900) trong môi trường công nghiệp.
Khi vừa mở hộp, Fluke ii900 Industrial Acoustic Imager thực sự gây ấn tượng. Thiết bị có cảm giác chắc chắn theo đúng truyền thống của Fluke và một màn hình cảm ứng LCD 7 inch lớn, nơi “âm thanh của các chỗ rò rỉ” được hiển thị trực quan.
Sau khi bạn lấy camera sóng âm ra khỏi hộp, hãy dành vài phút để làm quen với công cụ.

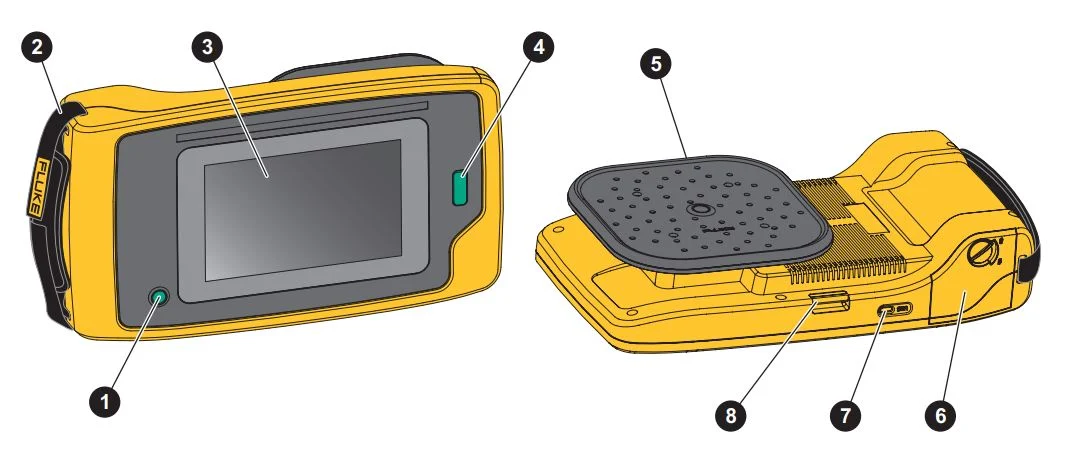

Cách Sử Dụng Camera Sóng Âm Fluke
1. Công Tắc Bật/Tắt.
Để bật, nhấn và giữ trong khoảng 2 giây. Để tắt, nhấn công tắc một lần và chạm “OK” trên màn hình.
2. Dây Đeo Tay.
Điều chỉnh dây đeo tay để cầm nắm thiết bị dễ hơn khi bạn quét, đồng thời dùng tay còn lại thao tác với giao diện.
3. Màn Hình Cảm Ứng.
Màn hình cảm ứng LCD 7 inch là nơi bạn cá nhân hóa các tùy chọn, lưu tệp và chọn loại dữ liệu đầu ra. (Sẽ nói thêm ở phần sau…)
4. Ảnh Và Video.
Nút màu xanh lá này là nút chụp ảnh và cũng là nút bắt đầu/dừng quay video. (Đúng vậy – Fluke ii900 có thể quay video.)
5. Mảng Microphone.
Tất cả những microphone siêu nhỏ trong cảm biến âm học đang “lắng nghe” những gì tai người không nghe được, ngay cả ở những nơi có rất nhiều loại tiếng ồn.
6. Pin.
Xác định vị trí viên pin ở mặt sau, gần phía dưới. Fluke ii900 của bạn đi kèm hai pin và một bộ sạc.
7. Cổng Usb.
Việc chuyển ảnh và video từ thiết bị sang máy tính sử dụng cổng USB‑C.
8. Dây Đeo Cổ.
Fluke ii900 đi kèm một dây đeo cổ có thể gắn vào móc này.
Camera Sóng Âm Có Dễ Dùng Không?
Câu trả lời ngắn gọn là có. Các camera sóng âm, như Fluke ii900, không chỉ dễ sử dụng mà còn chỉ mất khoảng 10 phút để bạn tự tin bắt đầu. Khi thiết kế ii900, Fluke đã cân nhắc mức độ kinh nghiệm cần có để người dùng có thể sử dụng. Vì vậy, họ đã tích hợp mọi thành phần cần thiết để ngay cả người chưa có kinh nghiệm cũng có thể gần như dùng được ngay sau khi mở hộp.
Việc tìm rò rỉ khí nén, khí gas hoặc rò chân không không nên đòi hỏi quá nhiều đào tạo hay thời gian. Thực tế, chúng tôi đã kiểm chứng giả thuyết này. Chúng tôi đưa một chiếc Fluke ii900 cho một người mới, và cung cấp cho họ 10 phút hướng dẫn về cách sử dụng. Sau đó, chúng tôi đặt người mới này trong cùng một không gian với một kỹ thuật viên dò rò rỉ siêu âm đã qua đào tạo để xem ai tìm rò rỉ nhanh hơn. Và đây là những gì chúng tôi phát hiện.
Mẹo Sử Dụng Camera Sóng Âm Của Bạn
Sau khi bạn bật Fluke ii900 Industrial Acoustic Imager, dưới đây là vài mẹo giúp trải nghiệm của bạn dễ dàng hơn:
1. Chạm vào bất cứ đâu trên màn hình, bên ngoài menu đang mở, để ẩn menu đó.
2. Quét mượt mà ngang qua mục tiêu để tìm rò rỉ, thay vì quét “điểm”.
3. Chọn chế độ ghi dựa trên cách bạn muốn sử dụng thông tin.
- Ảnh tĩnh rất phù hợp để đưa vào báo cáo và thể hiện vị trí rò rỉ.
- Video thể hiện tính biến động hoặc tốc độ thay đổi của chỗ rò rỉ.
4. Sử dụng thư mục để tổ chức tệp ảnh/video.
- Cách này giúp bạn dễ tìm thứ mình cần hơn.
5. Dùng chế độ chú thích để thêm ghi chú về chỗ rò rỉ, thời điểm hoặc các yếu tố khác có thể hữu ích.
Về Hình Ảnh Sóng Âm: Thiết Bị Phát Hiện Rò Rỉ Sáng Tạo Và Tiên Tiến
Công nghệ hình ảnh sóng âm đã nổi lên như một công cụ mang tính chuyển đổi trong nhiều ngành, mang lại một cách tiếp cận mới trong phân tích âm thanh. Công nghệ này cung cấp các biểu diễn trực quan chính xác của nguồn âm, đóng góp đáng kể cho công tác bảo trì công nghiệp, nâng cao độ tin cậy và đảm bảo an toàn. Trong bài viết này, chúng ta sẽ khám phá những điều cơ bản về hình ảnh sóng âm, các ứng dụng công nghiệp và những lợi ích mà công nghệ này mang lại.
Hình Ảnh Sóng Âm Là Gì?
Công nghệ hình ảnh sóng âm vượt trội trong việc chuyển sóng âm thành dữ liệu trực quan chính xác. Quá trình này bao gồm một số bước quan trọng:
1. Thu Nhận Sóng Âm:
Các microphone hoặc cảm biến nhạy đặt một cách chiến lược để thu âm từ nhiều hướng, ghi nhận chênh lệch thời gian và cường độ.
2. Thu Thập Dữ Liệu:
Các cảm biến này ghi lại các thuộc tính âm thanh như tần số, biên độ và thời điểm phát hiện, rồi truyền dữ liệu đến bộ xử lý trung tâm.
3. Xử Lý Dữ Liệu:
Các thuật toán tiên tiến phân tích dữ liệu, xác định chính xác vị trí nguồn âm bằng cách so sánh độ trễ thời gian và cường độ âm.
4. Biểu Diễn Trực Quan:
Dữ liệu đã xử lý được trình bày trực quan, thường dưới dạng “bản đồ âm thanh” hoặc “ảnh âm thanh”, hiển thị nguồn âm và cường độ thông qua mã màu hoặc sắc độ.
5. Giao Diện Người Dùng:
Người dùng tương tác với biểu diễn trực quan này, cho phép xác định và phân tích chính xác các nguồn âm.
Ứng Dụng Của Thiết Bị Phát Hiện Rò Rỉ Trong Công Nghiệp
Công nghệ hình ảnh sóng âm có các ứng dụng mạnh mẽ trong môi trường công nghiệp, nâng cao công tác bảo trì và độ tin cậy. Những ứng dụng này bao gồm, nhưng không giới hạn ở, phát hiện rò rỉ, giám sát máy móc, phát hiện phóng điện cục bộ và tối ưu hóa hệ thống khí nén – khí công nghiệp.
Phát hiện rò rỉ là một ứng dụng then chốt của công nghệ hình ảnh sóng âm. Nó bao gồm việc xác định rò rỉ khí hoặc không khí trong đường ống, hệ thống khí nén và thiết bị công nghiệp. Bằng cách định vị chính xác chỗ rò rỉ, công nghệ này giảm thời gian dừng máy và nâng cao an toàn.
Giám sát máy móc là một ứng dụng công nghiệp quan trọng khác. Hình ảnh sóng âm giúp xác định các vấn đề cơ khí trong máy quay, băng tải và dây chuyền sản xuất. Bằng cách phát hiện bất thường sớm, công nghệ này ngăn ngừa hỏng hóc tốn kém và đảm bảo hoạt động trơn tru của thiết bị thiết yếu.

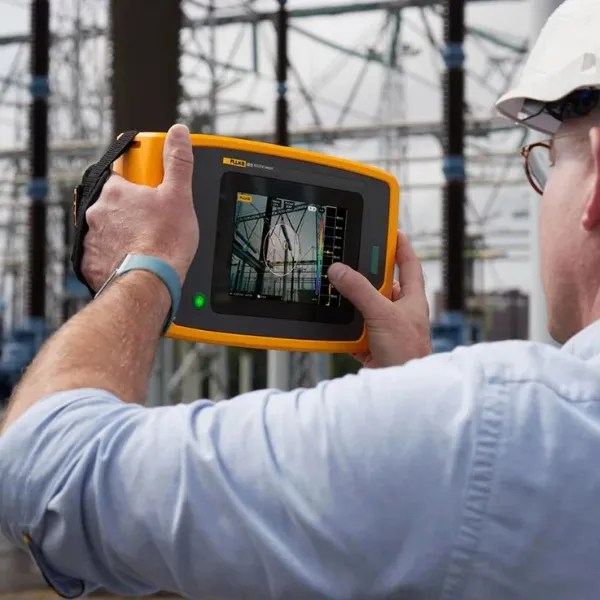

Trong ngành điện, công nghệ hình ảnh sóng âm được sử dụng để phát hiện phóng điện cục bộ. Ứng dụng này rất quan trọng đối với thiết bị cao áp. Nhờ xác định các vấn đề phóng điện cục bộ, công nghệ này ngăn ngừa sự cố và cải thiện an toàn một cách đáng kể.
Hình ảnh sóng âm đóng vai trò chủ chốt trong tối ưu hóa hệ thống khí nén. Công nghệ này tối đa hóa công suất và giảm chi phí năng lượng bằng cách định vị chính xác rò rỉ. Ngoài ra, nó cung cấp bằng chứng trực quan hỗ trợ các quyết định sửa chữa, đảm bảo hiệu quả của các hệ thống quan trọng này.
Lợi Ích Của Công Nghệ Hình Ảnh Sóng Âm
Công nghệ hình ảnh sóng âm mang lại một số lợi ích đáng kể khi áp dụng trong môi trường công nghiệp. Những lợi ích này bao gồm:
1. Phát Hiện Bất Thường Sớm:
Hình ảnh sóng âm cho phép phát hiện sớm các vấn đề như rò rỉ hoặc mài mòn cơ khí. Khả năng này rất quan trọng trong việc ngăn ngừa hỏng hóc tốn kém, giảm gián đoạn sản xuất và giảm rủi ro an toàn.
2. Kiểm Tra Không Xâm Lấn:
Một lợi thế đáng chú ý là hình ảnh sóng âm không yêu cầu tiếp xúc vật lý với thiết bị. Tính không xâm lấn này giảm rủi ro gây hư hại máy móc và giảm thời gian dừng trong quá trình kiểm tra.
3. Tăng Cường An Toàn:
Hình ảnh sóng âm có thể được thực hiện từ khoảng cách an toàn đối với máy móc đang chuyển động hoặc trong các tình huống nguy hiểm/khó tiếp cận. Việc kiểm tra có thể diễn ra ở khoảng cách lên đến 50 mét, góp phần tạo ra môi trường làm việc an toàn hơn.
4. Cải Thiện Hiệu Quả:
Một trong những lợi ích chính là tinh gọn quy trình bảo trì. Hình ảnh sóng âm giảm thời gian khắc phục sự cố và tăng năng suất tổng thể, dẫn đến vận hành hiệu quả hơn.
5. Giảm Chi Phí:
Việc phát hiện và xử lý sớm các vấn đề trong chu kỳ bảo trì giúp tiết kiệm chi phí đáng kể. Khoản tiết kiệm này bao gồm chi phí bảo trì, chi phí sửa chữa và giảm tiêu thụ năng lượng, chưa kể tránh được chi phí do mất sản lượng.
6. Trực Quan Hóa Dữ Liệu:
Hình ảnh sóng âm cung cấp biểu diễn trực quan của nguồn âm và bất thường. Dữ liệu trực quan này nâng cao việc ra quyết định và giao tiếp giữa các nhóm bảo trì, vận hành và quản lý.
7. Thân Thiện Với Người Dùng:
Công nghệ hình ảnh sóng âm được thiết kế với tính dễ dùng. Ngay cả nhân sự không chuyên sâu cũng có thể vận hành hiệu quả với đào tạo tối thiểu.
Những lợi ích này nhấn mạnh tính linh hoạt và giá trị của công nghệ hình ảnh sóng âm trong việc nâng cao công tác bảo trì và độ tin cậy trong các ứng dụng công nghiệp. Các lợi ích đa chiều của nó góp phần mang lại hoạt động an toàn hơn, hiệu quả hơn và tiết kiệm chi phí hơn trên nhiều ngành công nghiệp.
Câu Chuyện Thành Công Với Camera Âm Học Fluke
Công nghệ hình ảnh sóng âm đã có những đóng góp đáng kể cho nhiều ngành. Dưới đây là một số ví dụ thực tế nổi bật cho thấy tác động của công nghệ này:
1. Nghiên Cứu Tình Huống: Camera Âm Học Được Dùng Trong Môi Trường Rủi Ro Cao Và Mang Về Giải Thưởng An Toàn
Công nghệ hình ảnh sóng âm đã cách mạng hóa việc phát hiện rò rỉ trong nhà máy lọc – hóa dầu trong giai đoạn turnaround (TAR), bao gồm bảo trì, lắp đặt thiết bị và kiểm tra. Thời kỳ TAR dễ gặp rủi ro như cháy và nổ. Camera âm học sử dụng một mảng microphone siêu nhạy để thu dải âm nghe được và siêu âm. Các ảnh này cung cấp phổ cường độ âm được mã màu theo tần số, cho phép nhìn thấy rò rỉ ngay cả trong môi trường ồn ào. Công nghệ này nâng cao an toàn và hiệu quả trong các hoạt động TAR, giúp nhà máy an toàn và năng suất hơn.
2. Bảo Trì Băng Tải Hiệu Quả:
Trong các ngành như chế biến thực phẩm, logistics và khai khoáng, hệ thống băng tải là trọng yếu đối với vận hành. Camera âm học chính xác với các chế độ nâng cao được dùng cho bảo trì chủ động băng tải. Chúng phát hiện âm bất thường do các thành phần cơ khí tạo ra, giúp nhận diện sớm các vấn đề tiềm ẩn. Bằng cách tập trung vào ổ trục băng tải không khỏe, công nghệ này giảm tiêu thụ năng lượng, ngăn ngừa dừng máy và hạ chi phí bảo trì. Kết quả là tiết kiệm chi phí đáng kể trong nhiều ngành.
3. Phát Hiện Rò Rỉ Khí Nén Trong Lĩnh Vực Chăm Sóc Sức Khỏe:
Các cơ sở y tế phải đảm bảo an toàn cho bệnh nhân và nhân viên xung quanh hệ thống khí nén. Camera sóng âm mang lại phương pháp phát hiện rò rỉ không xâm lấn và an toàn.
Các camera này đã được sử dụng để nhanh chóng xác định và xử lý rò rỉ khí nén, ngay cả trong môi trường bận rộn. Công nghệ này nâng cao an toàn cho bệnh nhân và nhân viên, đảm bảo tuân thủ quy định và giảm rủi ro tai nạn, khiến nó trở thành công cụ vô giá trong lĩnh vực chăm sóc sức khỏe.
4. Nghiên Cứu Tình Huống: Nhà Rang Cà Phê Công Suất Lớn Tìm Ra Cách Tiết Kiệm Năng Lượng Thông Qua Kiểm Tra Hệ Thống Khí Nén
Nhiều ngành công nghiệp phụ thuộc vào hệ thống khí nén, và rò rỉ trong các hệ thống này có thể dẫn đến lãng phí năng lượng và tăng chi phí vận hành. Các công ty sử dụng công nghệ hình ảnh sóng âm để tối ưu các hệ thống hiện hữu và xác định các rò rỉ làm giới hạn công suất. Camera âm học giúp định vị rò rỉ và cung cấp bằng chứng trực quan, giúp thuyết phục khách hàng về nhu cầu sửa chữa. Công nghệ này cải thiện hiệu suất hệ thống, giảm chi phí năng lượng và tối đa hóa công suất.
Những câu chuyện thành công này cho thấy ứng dụng đa dạng của công nghệ hình ảnh sóng âm trên nhiều ngành, thể hiện khả năng của nó trong việc nâng cao an toàn, hiệu quả và tính kinh tế trong nhiều bối cảnh vận hành khác nhau.
Kết Luận
Công nghệ camera sóng âm (đặc biệt là các dòng camera sóng âm Fluke như ii900/ii910) với khả năng cung cấp biểu diễn trực quan chính xác của các nguồn âm, đã trở thành tài sản vô giá trong bảo trì và độ tin cậy công nghiệp. Khi công nghệ này tiếp tục phát triển, nó sẽ đóng vai trò ngày càng quan trọng trong việc định hình tương lai của bảo trì công nghiệp, đảm bảo độ tin cậy và an toàn cho các quy trình.
